Типы резьбовых фитингов BSPP с конусом 60 градусов: с уплотнительным кольцом или без него, штекер или штекер.
Стандарт каталога фитингов BSPP основан на ISO 8434-6 и BS 5200.
Резьбы для конусных соединений 60 градусов соответствуют BSPP в соответствии с ISO 228-1.
Металлические трубные соединения для гидравлической жидкости и общего применения.
Jiayuan также может предложить фитинги BSP из нержавеющей стали, латунные фитинги BSP, фитинги BSP и т.д.

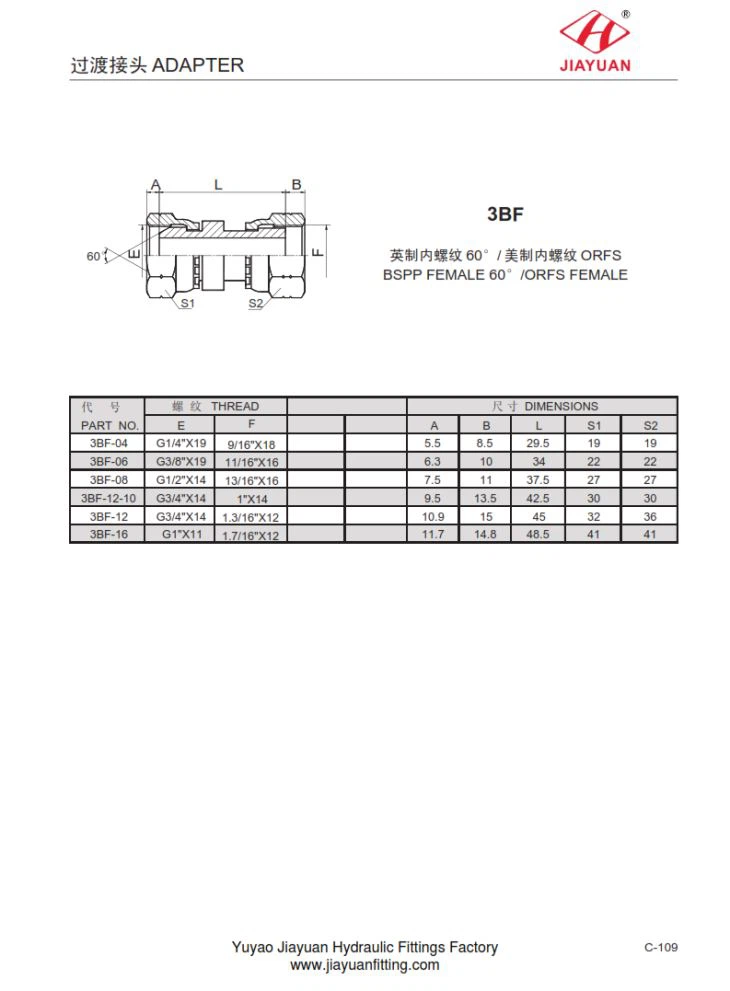

3BF BSPP FEMALE 60 ° / ORFS FEMALE Размеры соединительного фитинга следующие:
ЧАСТЬ NO. | НИТЬ | РАЗМЕРЫ | |||||
Е | F |
| В | L | S1 | S2 | |
3BF-04 | G1 / 4" X19 | 9/16" X18 | 5,5 | 8,5 | 29,5 | 19 | 19 |
3BF-06 | G3 / 8" X19 | 11/16" X16 | 6,3 | 10 | 34 | 22 | 22 |
3BF-08 | G1 / 2" X14 | 13/16" X16 | 7,5 | 11 | +37,5 | 27 | 27 |
3BF-12-10 | G3 / 4" X14 | 1" X14 | 9,5 | 13,5 | 42,5 | 30 | 30 |
3BF-12 | G3 / 4" X14 | 1.3 / 16" Х12 | 10,9 | 15 | 45 | 32 | 36 |
3BF-16 | G1" X11 | 1.7 / 16" Х12 | 11,7 | +14,8 | 48,5 | 41 | 41 |
