Гидравлические адаптеры - это один из типов гидравлических фитингов, предназначенных для соединения гидравлических трубок, гидравлических шлангов и трубных фитингов. Существуют разные названия, такие как гидравлические адаптеры (Великобритания), гидравлические фитинги (самые популярные), гидравлические соединители и т. Д.
Типы гидравлических адаптеров с различными стандартами:
Американские стандарты SAE, такие как SAE J514, SAE J1453, SAE J518 и т. Д., Резьбовые гидравлические трубные фитинги SAE, переходники для труб, фланцевые переходники, фитинги для труб.
Концевые фитинги и адаптеры по японскому стандарту JIS JIS B2351 с дюймовой резьбой и JIS B8363 с метрической резьбой для гидравлических шлангов.
Британские стандарты BS 5200, резьбовые гидравлические адаптеры и соединители BSP.
Немецкий стандарт DIN 2353,Трубные обжимные фитинги с метрической резьбойс врезным кольцом, метрическими фитингами без раструба и муфтами.

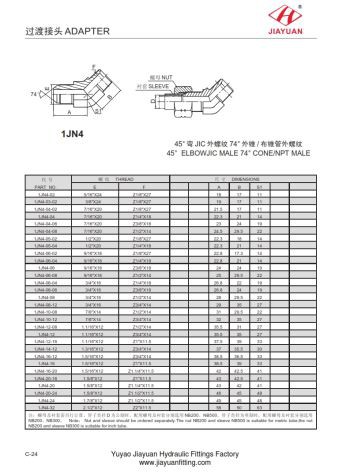

Jiayuan является ведущим профессиональным производителем фитингов для гидравлических адаптеров, мы предлагаем различные стандарты и нестандартные размеры, такие как адаптеры для гидравлических шлангов, метрические гидравлические адаптеры, гидравлические адаптеры sae, фланцевые адаптеры sae, переходники друг к другу типа JIC, метрические, NPT, orfs , от мужчины к женщине и т. д.
Jiayuan добивается хороших успехов в технологиях управления качеством и автоматизации производства, стремясь занять лидирующие позиции в области гидравлической арматуры. Мы строго контролируем качество продукции от материала до готовой продукции в соответствии с ISO 9001, отчетом PPAP, включая отчет о химическом составе материала, проверку размеров, испытание в солевом тумане, испытание под давлением, испытание на крутящий момент, отчет о чистоте и т. Д.
Наш продукт используется в различном промышленном оборудовании, таком как инженерная строительная техника, сельскохозяйственное оборудование, грузовые автомобили, нефтехимическое оборудование, морское судостроение и т. Д. Наша продукция экспортируется в Германию, Японию, Великобританию, Италию, Канаду, Россию, Бразилию и т. Д.
Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами.
jyray@72338.com
Различные стандартные размеры гидравлического адаптера JIC, ORFS, фланца SAE, DIN, JIS, а именно:
DIN 2353 24 ° конический конец (DIN 3861 / ISO 8434-1) размер обжимных трубных обжимных фитингов
TубеO.D. | ||||||
Размер | T1 | Ø D3мм | Ø D4мм | Ø D5мм | L1мм | L2мм |
04-LL | M08×1.0 | 04 | 5.0 | 3.0 | 4.1 | 8 |
06-LL | M10×1.0 | 06 | 7.5 | 4.5 | 5.6 | 8 |
08-LL | M12×1.0 | 08 | 9.5 | 6.0 | 5.6 | 9 |
10-LL | M14×1.0 | 10 | 11.5 | 8.0 | 5.6 | 9 |
12-LL | M16×1.0 | 12 | 13.5 | 10.0 | 6.1 | 9 |
06-L | M12×1.5 | 06 | 8.1 | 4.0 | 7.1 | 10 |
08-L | M14×1.5 | 08 | 10.1 | 6.0 | 7.1 | 10 |
10-L | M16×1.5 | 10 | 12.3 | 8.0 | 7.1 | 11 |
12-L | M18×1.5 | 12 | 14.3 | 10.0 | 7.1 | 11 |
15-L | M22×1.5 | 15 | 17.3 | 12.0 | 7.1 | 12 |
18-L | M26×1.5 | 18 | 20.3 | 15.0 | 7.6 | 12 |
22-L | M30×2.0 | 22 | 24.3 | 19.0 | 7.6 | 14 |
28-L | M36×2.0 | 28 | 30.3 | 24.0 | 7.6 | 14 |
35-L | M45×2.0 | 35 | 38.0 | 30.0 | 10.6 | 16 |
42-L | M52×2.0 | 42 | 45.0 | 36.0 | 11.1 | 16 |
06-S | M14×1,5 | 06 | 8.1 | 4.0 | 7.1 | 12 |
08-S | M16×1.5 | 08 | 10.1 | 5.0 | 7.1 | 12 |
10-S | M18×1.5 | 10 | 12.3 | 7.0 | 7.6 | 12 |
12-S | M20×1.5 | 12 | 14.3 | 8.0 | 7.6 | 12 |
14-S | M22×1.5 | 14 | 16.3 | 10.0 | 8.1 | 14 |
16-S | M24×1.5 | 16 | 18.3 | 12.0 | 8.6 | 14 |
20-S | M30×2.0 | 20 | 22.9 | 16.0 | 10.6 | 16 |
25-S | M36×2.0 | 25 | 27.9 | 20.0 | 12.1 | 18 |
30-S | M42×2.0 | 30 | 33.0 | 25.0 | 13.6 | 20 |
38-S | M52×2.0 | 38 | 41.0 | 32.0 | 16.1 | 22 |
Размер шарнирного соединения 24 ° DKO (DIN 3865 / DIN EN ISO 8434-4) компрессионных трубных фитингов
TубеO.D. | Ø D5мм | |||
Размер | T | Ø D2мм | Чтreadcoreдиаметр | ЮЗмм |
06-L | M12×1.5 | 5.5 | 10.38 | 14 |
08-L | M14×1.5 | 7.5 | 12.38 | 17 |
10-L | M16×1.5 | 9.7 | 14.38 | 19 |
12-L | M18×1.5 | 11.7 | 16.38 | 22 |
15-L | M22×1.5 | 14.7 | 20.38 | 27 |
18-L | M26×1.5 | 17.7 | 24.38 | 32 |
22-L | M30×2.0 | 21.7 | 27.84 | 36 |
28-L | M36×2.0 | 27.7 | 33.84 | 41 |
35-L | M45×2.0 | 34.5 | 42.84 | 50 |
42-L | M52×2.0 | 41.5 | 49.84 | 60 |
06-S | M14×1.5 | 5.5 | 12.38 | 17 |
08-S | M16×1.5 | 7.5 | 14.38 | 19 |
10-S | M18×1.5 | 9.7 | 16.38 | 22 |
12-S | M20×1.5 | 11.7 | 18.38 | 24 |
14-S | M22×1.5 | 13.5 | 20.38 | 27 |
16-S | M24×1.5 | 15.5 | 22.38 | 30 |
20-S | M30×2.0 | 19.5 | 29.84 | 36 |
25-S | M36×2.0 | 24.5 | 33.84 | 46 |
30-S | M42×2.0 | 29.5 | 39.84 | 50 |
38-S | M52×2.0 | 37.5 | 49.84 | 60 |
Наружный конец гидравлических трубных фитингов ORFS (ISO 8434-3 / SAE J1453) / размеры
Ø D5 Размер | TубеO.D. | Т UN / UNF | T ГлавныйthreadØ мм | Ø D3мм | |
дюйм | мм | ||||
4 | 1/4 | 6 | 9/16-18 | 14.0 | 5.0 |
6 | 5/16,3/8 | 8, 10 | 11/16-16 | 17.0 | 6.5 |
8 | 1/2 | 12 | 13/16-16 | 20.5 | 9.5 |
10 | 5/8 | 14, 15, 16 | 1-14 | 25.0 | 12.5 |
12 | 3/4 | 18, 20 | 1 3/16-12 | 30.0 | 15.5 |
16 | 7/8,1 | 22, 25 | 1 7/16-12 | 36.0 | 20.5 |
20 | 1 1/4 | 28, 30, 32 | 1 11/16-12 | 42.5 | 26.0 |
24 | 1 1/2 | 35, 38 | 2-12 | 50.5 | 32.0 |
32 | 2 | 50 | 2 1/2-12 | 63.0 | 45.0 |
Размеры шарнирного соединения гидравлических фитингов ORFS с внутренней резьбой (ISO 8434-3 / SAE J1453)
Размер | TубеO.D. | Т UN / UNF | Ø D5 Чтreadcore диаметр мм | ЮЗмм | Ø D2мм | |
дюйм | мм | |||||
4 | 1/4 | 6 | 9/16-18 | 12.5 | 17 | 4.0 |
6 | 5/16,3/8 | 8, 10 | 11/16-16 | 16.0 | 22 | 6.5 |
8 | 1/2 | 12 | 13/16-16 | 19.0 | 24 | 9.0 |
10 | 5/8 | 14, 15, 16 | 1-14 | 23.0 | 30 | 11.5 |
12 | 3/4 | 18, 20 | 1 3/16-12 | 28.0 | 36 | 14.0 |
16 | 7/8,1 | 22, 25 | 1 7/16-12 | 34.0 | 41 | 20.0 |
20 | 1 1/4 | 28, 30, 32 | 1 11/16-12 | 40.5 | 50 | 26.0 |
24 | 1 1/2 | 35, 38 | 2-12 | 48.0 | 60 | 32.0 |
Размеры конусной трубы с наружной резьбой JIC (ISO 8434-2 / SAE J514)
Размер | TубеO.D. | Т UN / UNF | T ГлавныйthreadØ мм | Ø D1мм | |
дюйм | мм | ||||
4 | 1/4 | 6 | 7/16-20 | 11.0 | 4.5 |
5 | 5/16 | 8 | 1/2-20 | 12.5 | 6.0 |
6 | 3/8 | 10 | 9/16-18 | 14.0 | 7.5 |
8 | 1/2 | 12 | 3/4-16 | 19.0 | 10.0 |
10 | 5/8 | 14, 15, 16 | 7/8-14 | 22.0 | 12.5 |
12 | 3/4 | 18, 20 | 1 1/16-12 | 27.0 | 15.5 |
14 | 7/8 | 22 | 1 3/16-12 | 30.0 | 18.0 |
16 | 1 | 25 | 1 5/16-12 | 33.0 | 21.5 |
20 | 1 1/4 | 28, 30, 32 | 1 5/8-12 | 41.0 | 27.5 |
24 | 1 1/2 | 35, 38 | 1 7/8-12 | 47.5 | 33.0 |
28* | 1 3/4 | 42 | 2 1/4-12 | 57.0 | 39.0 |
32 | 2 | – | 2 1/2-12 | 63.5 | 45.0 |
Размеры шарнирного соединения гидравлических фитингов с внутренней резьбой JIC (ISO 8434-2 / SAE J514)
Размер | TубеO.D. | Т UN / UNF | ЮЗмм | Ø D5 Чтreadcore диаметр мм | Ø D2мм | |
дюйм | мм | |||||
4 | 1/4 | 6 | 7/16-20 | 17 | 10.0 | 4.4 |
5 | 5/16 | 8 | 1/2-20 | 17 | 11.5 | 6.0 |
6 | 3/8 | 10 | 9/16-18 | 19 | 13.0 | 7.5 |
8 | 1/2 | 12 | 3/4-16 | 22 | 17.5 | 9.9 |
10 | 5/8 | 14, 15, 16 | 7/8-14 | 27 | 20.5 | 12.3 |
12 | 3/4 | 18, 20 | 1 1/16-12 | 32 | 25.0 | 15.5 |
14 | 7/8 | 22 | 1 3/16-12 | 35 | 28.0 | 18.0 |
16 | 1 | 25 | 1 5/16-12 | 38 | 31.0 | 21.5 |
20 | 1 1/4 | 28, 30, 32 | 1 5/8-12 | 50 | 39.0 | 27.5 |
24 | 1 1/2 | 35. 38 | 1 7/8-12 | 60 | 45.5 | 33.0 |
32 | 2 | – | 2 1/2-12 | 75 | 61.5 | 45.0 |
Размеры наружного гидравлического адаптера с конусом 60 ° (ISO / DIS 8434-6)
Размер | T БСПП | D2 мм | D3 мм | L1 мм | T1 | T2 БСПП | |
BSPT | NPT (F) | ||||||
02 | G1/8A | 3.5 | 7.5 | 8 | 1/8 1/4 | 1/8 1/4 | 1/8 |
04 | G1/4A | 4.7 | 10.4 | 11 | 1/4 1/8 3/8 | 1/4 1/8 3/8 | 1/4 1/8 |
06 | G3/8A | 7.9 | 14.0 | 12 | 3/8 1/4 1/2 | 3/8 1/4 1/2 | 3/8 1/4 |
08 | G1/2A | 11.1 | 17.5 | 14 | 1/2 3/8 | 1/2 3/8 3/4 | 1/2 1/4 3/8 |
10 | G5/8A | 14.3 | 19.3 | 16 | 1/2 3/4 | 1/2 5/8 | |
12 | G3/4A | 16.7 | 22.9 | 16 | 3/4 1/2 1 | 3/4 1/2 1 | 3/4 1/4 3/8 1/2 5/8 |
16 | G1 A | 22.2 | 28.7 | 19 | 1 3/4 | 1 3/4 | 1 1/2 5/8 3/4 |
20 | G1 1/4A | 28.6 | 36.8 | 22 | 1 1/4 | 3/4 1 1 1/4 | |
24 | G1 1/2A | 33.3 | 42.7 | 22 | 1 1/2 | 1 1 1/4 1 1/2 | |
32 | G2 A | 46.0 | 54.6 | 25 | 1 1/2 2 | ||
Размеры конца конуса DIN 60 ° (DIN 7631)
TубеO.D.мм | T | Ø D1мм | Ø D2мм | L1 мм | ЮЗмм |
4–5 06 08 10 12 15 18 22 28 35 42 | M10×1.5 M12×1.5 M14×1.5 M16×1.5 M18×1.5 M22×1.5 M26×1.5 M30×1.5 M38×1.5 M45×1.5 M52×1.5 | 3 4 6 8 10 12 15 19 25 32 39 | 8.0 9.0 11.0 13.0 15.0 19.0 22.0 26.0 33.0 40.0 47.0 | 8 10 10 11 11 12 12 14 14 16 16 | 11 12 14 17 19 24 27 32 41 46 55 |
