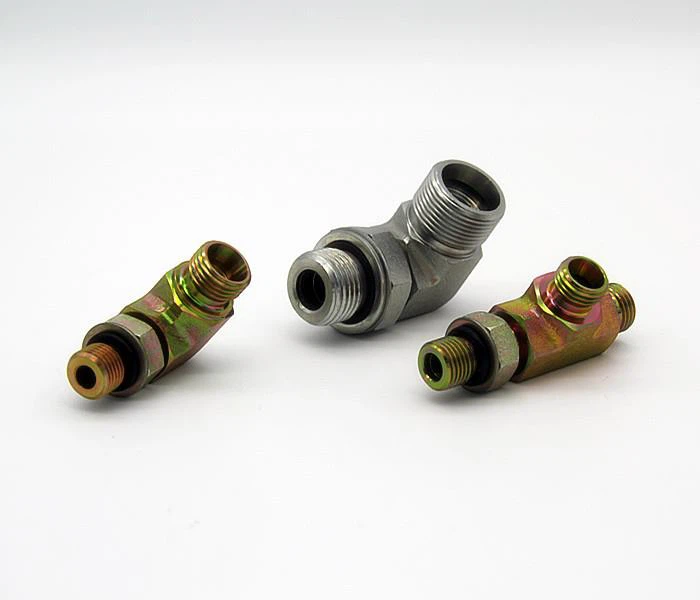

Фитинги DIN регулируемые

Регулируемый конец наружной резьбой шпилька, он состоит из контргайки, резервные шайбы, уплотнительные кольца и стопорное кольцо. Фитинги DIN являются стандартным концом конусного соединителя 24 градуса и фитингов с врезным кольцом для соединения стальной трубы, переходников или шланга, регулируемые фитинги с шипами обычно встречаются на угловых, тройных и поперечных фитингах для обеспечения правильной ориентации фитингов.

Отправить запрос

Теперь говорите

Описание

Определение: Регулируемый конец наружной резьбой шпилька, он состоит из контргайки, резервные шайбы, уплотнительные кольца и стопорное кольцо. Фитинги DIN являются стандартным концом конусного соединителя 24 градуса и фитингов с врезным кольцом для соединения стальной трубы, переходников или шланга, регулируемые фитинги с шипами обычно встречаются на угловых, тройных и поперечных фитингах для обеспечения правильной ориентации фитингов.

Методы регулируемого конца шпильки: Он будет собран с контргайки, задней шайбы, уплотнение посредством уплотнительного кольца круглого сечения или уплотнительное кольцо + стопорное кольцо. Существует четыре стандарта герметизации порта:

Метрическая резьба + уплотнительное кольцо + Стопорное уплотнительное кольцо круглого сечения (ISO 9974)

Метрическая резьба + уплотнительное кольцо ISO 6149

Резьба UN / UNF + уплотнительное кольцо ISO 11926 SAE J1926 ORB

BSPP резьба + уплотнительное кольцо + стопорное кольцо (ISO 1179)

Испытания на разрывную и циклическую стойкость (импульсные) должны проводиться в соответствии с ISO 19879.

Размеры, рабочее давление, производительность, плоскостность и посадка регулируемых концевых шайб шпилек, уплотнительных колец, обозначения концов шпилек, пожалуйста, свяжитесь с нами по электронной почте.

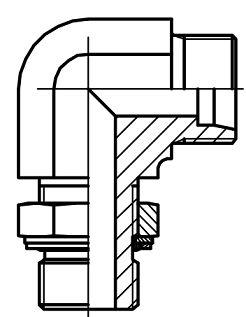

1. Угловые фитинги 1CH9 / 1DH9

24 град конец конуса / Регулируемое стержня Конец уплотнительное кольцо ISO 6149 или уплотнительное кольцо + стопорное кольцо ISO 9974

1CH4 / 1DH4 для индикации формы локтя 45 градусов

ЧАСТЬ №	НИТЬ		D1	О КОЛЬЦО	РАЗМЕРЫ						МПа

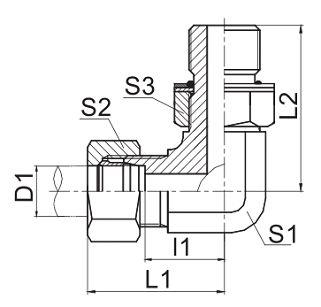

ЧАСТЬ №	Е	F	ТРУБКА ОД	О КОЛЬЦО	l1	L1	L2	S1	S2	S3	МПа
1CH9-12-10OG	M12x1.5	M10X1	6	O08.1X1.6	13	28	+26,5	11	14	14	31.5L
1CH9-14-12OG	M14X1.5	M12x1.5	8	O09.3X2.4	15,5	30,5	32	14	17	17
1CH9-16-14OG	M16x1.5	M14X1.5	10	O11.3X2.4	17,5	32,5	34	16	19	19
1CH9-18-16OG	M18x1.5	M16x1.5	12	O13.3X2.4	19	34	36	19	22	22
1CH9-22-18OG	M22x1.5	M18x1.5	15	O15.3X2.4	22	37	39,5	22	27	24
1CH9-26-22OG	M26X1.5	M22x1.5	18	O19.3X2.4	+25,5	42	43,5	27	32	27
1CH9-30-27OG	M30x2	M27x2	22	O23.5X3.0	29,3	45,8	50	30	36	32	16L
1CH9-36-33OG	M36X2	M33X2	28	O29.5X3.0	33,3	49,8	54	36	41	41	16L
1DH9-14-12OG	M14X1.5	M12x1.5	6	O09.3X2.4	17,5	32,5	32	14	17	17	63S
1DH9-16-14OG	M16x1.5	M14X1.5	8	O11.3X2.4	18,7	33,7	34	16	19	19
1DH9-18-16OG	M18x1.5	M16x1.5	10	O13.3X2.4	+19,5	36	36	19	22	22
1DH9-20-18OG	M20x1.5	M18x1.5	12	O15.3X2.4	+19,5	36	37	19	24	24
1DH9-22-20OG	M22x1.5	M20x1.5	14	O17.3X2.4	23	41	40	22	27	27
1DH9-24-22OG	M24x1.5	M22x1.5	16	O19.3X2.4	24	42	+37,5	24	30	27
1DH9-30-27OG	M30x2	M27x2	20	O23.5X3.0	28,3	49,8	50	30	36	32	40S
1DH9-36-33OG	M36X2	M33X2	25	O29.5X3.0	32,8	56,8	54	36	46	41
1DH9-42OG	M42X2	M42X2	30	O38.5X3.0	36,2	62,7	57,2	41	50	50
Примечание: Если вы заинтересованы в заказе переходника в комплекте с режущим кольцом и гайкой, необходимо вставить суффикс "RN" после нашей детали №. например 1DH9-20-18OG / RN.

2. Колено Фитинги Регулируемые 1CO9 / 1DO9

Конус 24 град. / Регулируемое уплотнительное кольцо с цапфой ISO 11926

1CO4 / 1DO4 для индикации формы колена 45 градусов

ЧАСТЬ №	НИТЬ		ТРУБКА ОД	РАЗМЕРЫ						МПа
ЧАСТЬ №	Е	F	D1	l1	L1	L2	S1	S2	S3	МПа
1CO9-12-04OG	M12x1.5	7/16" X20	6	13	28	27,2	11	14	17	31.5L
1CO9-14-06OG	M14X1.5	9/16" X18	8	15,5	30,5	31,8	14	17	19
1CO9-16-06OG	M16x1.5	9/16" X18	10	17,5	32,5	33,3	16	19	19
1CO9-18-08OG	M18x1.5	3/4" X16	12	19	34	+37,5	19	22	24
1CO9-22-10OG	M22x1.5	7/8" X14	15	22	37	44	22	27	27
1CO9-22-08OG	M22x1.5	3/4" X16	15	22	37	39,5	22	27	24
1CO9-26-12OG	M26X1.5	1.1 / 16" Х12	18	+25,5	42	51	27	32	32
1CO9-30-12OG	M30x2	1.1 / 16" Х12	22	29,3	45,8	53,5	30	36	32	16L
1CO9-36-12OG	M36X2	1.1 / 16" Х12	28	33,5	47,8	57,5	36	41	41
1CO9-36-16OG	M36X2	1.5 / 16" Х12	28	33,3	49,8	57,5	36	41	41
1CO9-45-20OG	M45X2	1.5 / 8" Х12	35	39,2	60,7	63	48	50	50
1CO9-52-24OG	M52X2	1.7 / 8" Х12	42	44,8	67,8	70,5	55	60	55
1DO9-14-04OG	M14X1.5	7/16" X20	6	17,5	32,5	30	14	17	17	63S
1DO9-16-06OG	M16x1.5	9/16" X18	8	18,7	33,7	33,3	16	19	19
1DO9-18-06OG	M18x1.5	9/16" X18	10	+19,5	36	33,5	19	22	19
1DO9-18-08OG	M18x1.5	3/4" X16	10	+19,5	36	+37,5	19	22	24
1DO9-20-08OG	M20x1.5	3/4" X16	12	+19,5	36	+37,5	19	24	24
1DO9-22-10OG	M22x1.5	7/8" X14	14	23	41	44	22	27	27
1DO9-24-10OG	M24x1.5	7/8" X14	16	24	42,5	46,5	24	30	27	40S
1DO9-30-12OG	M30x2	1.1 / 16" Х12	20	28,3	49,8	53,5	30	36	32
1DO9-36-16OG	M36X2	1.5 / 16" Х12	25	32,8	56,8	57,5	36	46	41
1DO9-42-20OG	M42X2	1.5 / 8" Х12	30	36,2	62,7	59,5	41	50	50
1DO9-52-24OG	M52X2	1.7 / 8" Х12	38	45,8	76,8	70,5	55	60	55	31.5S
Примечание: Если вы заинтересованы в заказе переходника в комплекте с режущим кольцом и гайкой, необходимо вставить суффикс "RN" после нашей детали №. например 1CO9-30-120G / RN.

3. Угловые фитинги 1CG9 / 1DG9

24 град конец конуса / Регулируемое стержня Конец уплотнительное кольцо + стопорное кольцо ISO 1179

1CG4 / 1DG4 для индикации формы локтя 45 градусов

ЧАСТЬ №	НИТЬ		ТРУБКА ОД	РАЗМЕРЫ						МПа
ЧАСТЬ №	Е	F	D1	l1	L1	L2	S1	S2	S3	МПа
1CG9-12-02OG	M12x1.5	G1 / 8" X28	6	13	28	26,2	11	14	14	31.5L
1CG9-14-04OG	M14X1.5	G1 / 4" X19	8	15,5	30,5	31,3	14	17	19
1CG9-16-04OG	M16x1.5	G1 / 4" X19	10	17,5	32,5	32,5	16	19	19
1CG9-16-06OG	M16x1.5	G3 / 8" X19	10	17,5	32,5	35,8	16	19	22
1CG9-18-06OG	M18x1.5	G3 / 8" X19	12	19	34	36,8	19	22	22
1CG9-22-08OG	M22x1.5	G1 / 2" X14	15	22	37	43,2	22	27	27
1CG9-26-08OG	M26X1.5	G1 / 2" X14	18	+25,5	42	46	27	32	27
1CG9-26-12OG	M26X1.5	G3 / 4" X14	18	+25,5	42	49,3	27	32	32
1CG9-30-12OG	M30x2	G3 / 4" X14	22	29,3	45,8	52	30	36	32	16L
1CG9-30-16OG	M30x2	G1" X11	22	+31,5	48	53	33	36	41
1CG9-36-16OG	M36X2	G1" X11	28	33	49,8	56	36	41	41
1CG9-36-20OG	M36X2	G1.1 / 4" X11	28	36	52,8	59	41	41	50
1CG9-45-20OG	M45X2	G1.1 / 4" X11	35	39,2	60,7	63	48	50	50
1CG9-52-24OG	M52X2	G1.1 / 2" X11	42	44,8	67,8	68,5	55	60	55
1DG9-14-04OG	M14X1.5	G1 / 4" X19	6	17,5	32,5	31,3	14	17	19	63S
1DG9-16-04OG	M16x1.5	G1 / 4" X19	8	18,7	33,7	32,5	16	19	19
1DG9-16-06OG	M16x1.5	G3 / 8" X19	8	18,7	33,7	35,8	16	19	22
1DG9-18-06OG	M18x1.5	G3 / 8" X19	10	+19,5	36	36,8	19	22	22
1DG9-20-06OG	M20x1.5	G3 / 8" X19	12	+19,5	36	36,8	19	24	22
1DG9-22-08OG	M22x1.5	G1 / 2" X14	14	23	41	43,2	22	27	27
1DG9-24-08OG	M24x1.5	G1 / 2" X14	16	24	42,5	43	24	30	27	40S
1DG9-30-12OG	M30x2	G3 / 4" X14	20	28	49,5	52	30	36	32
1DG9-36-16OG	M36X2	G1" X11	25	32,8	56,8	56	36	46	41
1DG9-42-20OG	M42X2	G1.1 / 4" X11	30	36,2	62,7	58	41	50	50
1DG9-52-24OG	M52X2	G1.1 / 2" X11	38	45,8	76,8	68,5	55	60	55	31.5S
Примечание: Если вы заинтересованы в заказе переходника в комплекте с режущим кольцом и гайкой, необходимо вставить суффикс "RN" после нашей детали №. например 1CG9-30-12OG / RN.

4. Запустите тройник фитингов, регулируемый ACCH / ADDH

24 град конус / 24 град конус / Регулируемое стержня Конец уплотнительное кольцо ISO 6149 или уплотнительное кольцо + стопорное кольцо ISO 9974

ЧАСТЬ №	НИТЬ		D1, D2	О КОЛЬЦО	РАЗМЕРЫ						МПа
ЧАСТЬ №	E, F	г	ТРУБКА ОД	О КОЛЬЦО	l1, l2	L1, L2	L3	S1	S2, S3	S4	МПа
ACCH-12-12-10OG	M12x1.5	M10X1	6	O08.1X1.6	13	28	+26,5	11	14	14	31.5L
ACCH-14-14-12OG	M14X1.5	M12x1.5	8	O09.3X2.4	15,5	30,5	32	14	17	17
ACCH-16-16-14OG	M16x1.5	M14X1.5	10	O11.3X2.4	17,5	32,5	34	16	19	19
ACCH-18-18-16OG	M18x1.5	M16x1.5	12	O13.3X2.4	19	34	36	19	22	22
ACCH-22-22-18OG	M22x1.5	M18x1.5	15	O15.3X2.4	22	37	39,5	22	27	24
ACCH-26-26-22OG	M26X1.5	M22x1.5	18	O19.3X2.4	+25,5	42	43,5	27	32	27
ACCH-30-30-27OG	M30x2	M27x2	22	O23.5X3.0	29,3	45,8	50	30	36	32	16L
ACCH-36-36-33OG	M36X2	M33X2	28	O29.2X3.0	33,3	49,8	54	36	41	41	16L
ADDH-14-14-12OG	M14X1.5	M12x1.5	6	O09.3X2.4	17,5	32,5	32	14	17	17	63S
ADDH-16-16-14OG	M16x1.5	M14X1.5	8	O11.3X2.4	18,7	33,7	34	16	19	19
ADDH-18-18-16OG	M18x1.5	M16x1.5	10	O13.3X2.4	+19,5	36	36	19	22	22
ADDH-20-20-18OG	M20x1.5	M18x1.5	12	O15.3X2.4	+19,5	36	37	19	24	24
ADDH-24-24-22OG	M24x1.5	M22x1.5	16	O19.3X2.4	24	42	+37,5	24	30	27
ADDH-30-30-27OG	M30x2	M27x2	20	O23.5X3.0	28,3	49,8	50	30	36	32	40S
ADDH-36-36-33OG	M36X2	M33X2	25	O29.2X3.0	32,8	56,8	54	36	46	41
ADDH-42-42-42OG	M42X2	M42X2	30	O38.5X3.0	36,2	62,7	57,2	41	50	50
Примечание: 1. Если вы заинтересованы в заказе адаптера в комплекте с режущим кольцом и гайкой, необходимо вставить суффикс "RN" после нашей детали №. например ACCH-30-30-27OG / RN. 2. G конец соединен с ИСО 9974-1 портом и соединен с ИСО 6149-1 порт без стопорного кольца.

5. Запустите тройник фитингов, регулируемый ACCO / ADDO

Конус 24 град. / Конус 24 град. / Регулируемое уплотнительное кольцо с цапфой ISO 11926

ЧАСТЬ №	НИТЬ		ТРУБКА ОД	РАЗМЕРЫ						МПа
ЧАСТЬ №	E, F	г	D1, D2	l1, l2	L1, L2	L3	S1	S2, S3	S4	МПа
ACCO-12-12-04OG	M12x1.5	7/16" X20	6	13	28	27,2	11	14	17	31.5L
ACCO-14-14-06OG	M14X1.5	9/16" X18	8	15,5	30,5	31,8	14	17	19
ACCO-16-16-06OG	M16x1.5	9/16" X18	10	17,5	32,5	33,3	16	19	19
ACCO-18-18-08OG	M18x1.5	3/4" X16	12	19	34	+37,5	19	22	24
ACCO-22-22-10OG	M22x1.5	7/8" X14	15	22	37	44	22	27	27
ACCO-26-26-12OG	M26X1.5	1.1 / 16" Х12	18	+25,5	42	51	27	32	32
ACCO-30-30-12OG	M30x2	1.1 / 16" Х12	22	29,3	45,8	53,5	30	36	32	16L
ACCO-36-36-16OG	M36X2	1.5 / 16" Х12	28	33,3	49,8	57,5	36	41	41
ACCO-45-45-20OG	M45X2	1.5 / 8" Х12	35	39,2	60,7	63	48	50	50
АДДО-14-14-04OG	M14X1.5	7/16" X20	6	17,5	32,5	30	14	17	17	63S
АДДО-16-16-06OG	M16x1.5	9/16" X18	8	18,7	33,7	33,3	16	19	19
АДДО-18-18-06OG	M18x1.5	9/16" X18	10	+19,5	36	33,5	19	22	19
АДДО-20-20-08OG	M20x1.5	3/4" X16	12	+19,5	36	+37,5	19	24	24
АДДО-22-22-10OG	M22x1.5	7/8" X14	14	23	41	44	22	27	27
АДДО-24-24-10OG	M24x1.5	7/8" X14	16	24	42,5	46,5	24	30	27	40S
АДДО-30-30-12OG	M30x2	1.1 / 16" Х12	20	28,3	49,8	53,5	30	36	32
АДДО-36-36-16OG	M36X2	1.5 / 16" Х12	25	32,8	56,8	57,5	36	46	41
АДДО-42-42-20OG	M42X2	1.5 / 8" Х12	30	36,2	62,7	59,5	41	50	50
Примечание: Если вы заинтересованы в заказе переходника в комплекте с режущим кольцом и гайкой, необходимо добавить суффикс "RN" после нашей детали №. например ACCO-30-30-12OG / RN.

6. Запустите фитинги тройника ACCG / ADDG

24 град конус / 24 град конус / Регулируемое стержня Конец уплотнительное кольцо + стопорное кольцо ISO 1179

ЧАСТЬ №	НИТЬ		ТРУБКА ОД	РАЗМЕРЫ						МПа
ЧАСТЬ №	E, F	г	D1, D2	l1, l2	L1, L2	L3	S1	S2, S3	S4	МПа
ACCG-12-12-02OG	M12x1.5	G1 / 8" X28	6	13	28	26,2	11	14	14	+31,5 L
ACCG-14-14-04OG	M14X1.5	G1 / 4" X19	8	15,5	30,5	31,3	14	17	19
ACCG-16-16-04OG	M16x1.5	G1 / 4" X19	10	17,5	32,5	32,5	16	19	19
ACCG-18-18-06OG	M18x1.5	G3 / 8" X19	12	19	34	36,8	19	22	22
ACCG-22-22-08OG	M22x1.5	G1 / 2" X14	15	22	37	43,2	22	27	27
ACCG-26-26-08OG	M26X1.5	G1 / 2" X14	18	+25,5	42	46,5	27	32	27
ACCG-30-30-12OG	M30x2	G3 / 4" X14	22	29,3	45,8	52	30	36	32	16 L
ACCG-36-36-16OG	M36X2	G1" X11	28	33,3	49,8	56	36	41	41
ACCG-45-45-20OG	M45X2	G1.1 / 4" X11	35	39,2	60,7	63	48	50	50
ADDG-14-14-04OG	M14X1.5	G1 / 4" X19	6	17,5	32,5	31,3	14	17	19	63S
ADDG-16-16-04OG	M16x1.5	G1 / 4" X19	8	18,7	33,7	32,5	16	19	19
ADDG-18-18-06OG	M18x1.5	G3 / 8" X19	10	+19,5	36	36,8	19	22	22
ADDG-20-20-06OG	M20x1.5	G3 / 8" X19	12	+19,5	36	36,8	19	24	22
ADDG-22-22-08OG	M22x1.5	G1 / 2" X14	14	23	41	43,2	22	27	27
ADDG-24-24-08OG	M24x1.5	G1 / 2" X14	16	24	42,5	44	24	30	27	40S
ADDG-30-30-12OG	M30x2	G3 / 4" X14	20	28,3	49,8	52	30	36	32
ADDG-36-36-16OG	M36X2	G1" X11	25	32,8	56,8	56	36	46	41
ADDG-42-42-20OG	M42X2	G1.1 / 4" X11	30	36,2	62,7	58	41	50	50
Примечание: В случае, если вы заинтересованы в заказе адаптера в комплекте с режущим кольцом и гайкой, необходимо добавить суффикс "RN" после нашего номера детали, например ACCG-18-18-06OG / RN.

7. Патрубки тройника с регулируемой высотой ACHC / ADHD

24 град конус / Регулируемое стержня Конец уплотнительное кольцо ISO 6149 или уплотнительное кольцо + Стопорное кольцо ISO 9974/24 град конус

ЧАСТЬ №	НИТЬ		D1, D2	Уплотнительное кольцо	РАЗМЕРЫ						МПа
ЧАСТЬ №	НАПРИМЕР	F	ТРУБКА ОД	Уплотнительное кольцо	l1, l2	L1, L2	L3	S1	S2, S4	S3	МПа
ACHC-12-10-12OG	M12x1.5	M10X1	6	O08.1X1.6	13	28	+26,5	11	14	14	31.5L
ACHC-14-12-14OG	M14X1.5	M12x1.5	8	O09.3X2.4	15,5	30,5	32	14	17	17
ACHC-16-14-16OG	M16x1.5	M14X1.5	10	O11.3X2.4	17,5	32,5	34	16	19	19
ACHC-18-16-18OG	M18x1.5	M16x1.5	12	O13.3X2.4	19	34	36	19	22	22
ACHC-22-18-22OG	M22x1.5	M18x1.5	15	O15.3X2.4	22	37	39,5	22	27	24
ACHC-26-22-26OG	M26X1.5	M22x1.5	18	O19.3X2.4	+25,5	42	43,5	27	32	27
ACHC-30-27-30OG	M30x2	M27x2	22	O23.5X3.0	29,3	45,8	50	30	36	32	16
ACHC-36-33-36OG	M36X2	M33X2	28	O29.2X3.0	33,3	49,8	54	36	41	41	16
СДВГ-14-12-14OG	M14X1.5	M12x1.5	6	O09.3X2.4	17,5	32,5	32	14	17	17	63S
СДВГ-16-14-16OG	M16x1.5	M14X1.5	8	O11.3X2.4	18,7	33,7	34	16	19	19
СДВГ-18-16-18OG	M18x1.5	M16x1.5	10	O13.3X2.4	+19,5	36	36	19	22	22
СДВГ-20-18-20OG	M20x1.5	M18x1.5	12	O15.3X2.4	+19,5	36	37	19	24	24
СДВГ-24-22-24OG	M24x1.5	M22x1.5	16	O19.3X2.4	24	42	+37,5	24	30	27
СДВГ-30-27-30OG	M30x2	M27x2	20	O23.5X3.0	28,3	49,8	50	30	36	32	40S
СДВГ-36-33-36OG	M36X2	M33X2	25	O29.2X3.0	32,8	56,8	54	36	46	41
СДВГ-42-42-42OG	M42X2	M42X2	30	O38.5X3.0	36,2	62,7	57,2	41	50	50
Примечание: 1. Если вы заинтересованы в заказе адаптера в комплекте с режущим кольцом и гайкой, необходимо вставить суффикс "RN" после нашей детали №. например ACHC-30-27-30OG / RN. 2. F конец соединен с 9974-1port ISO и соединен с ИСО 6149-1 порт без стопорного кольца.

8. Фитинги тройника ответвления регулируемые ACOC / ADOD

Конус 24 град. / Регулируемое уплотнительное кольцо с цапфой ISO 11926 / Конус 24 град.

ЧАСТЬ №	НИТЬ		ТРУБКА ОД	РАЗМЕРЫ						МПа
ЧАСТЬ №	НАПРИМЕР	F	D1, D2	l1, l2	L1, L2	L3	S1	S2, S4	S3	МПа
ACOC-12-04-12OG	M12x1.5	7/16" X20	6	13	28	27,2	11	14	17	31.5L
ACOC-14-06-14OG	M14X1.5	9/16" X18	8	15,5	30,5	31,8	14	17	19
ACOC-16-06-16OG	M16x1.5	9/16" X18	10	17,5	32,5	33,3	16	19	19
ACOC-18-08-18OG	M18x1.5	3/4" X16	12	19	34	+37,5	19	22	24
ACOC-22-10-22OG	M22x1.5	7/8" X14	15	22	37	44	22	27	27
ACOC-26-12-26OG	M26X1.5	1.1 / 16" Х12	18	+25,5	42	51	27	32	32
ACOC-30-12-30OG	M30x2	1.1 / 16" Х12	22	29,3	45,8	53,5	30	36	32	16L
ACOC-36-16-36OG	M36X2	1.5 / 16" Х12	28	33,3	49,8	57,5	36	41	41
ACOC-45-20-45OG	M45X2	1.5 / 8" Х12	35	39,2	60,7	63	48	50	50
ADOD-14-04-14OG	M14X1.5	7/16" X20	6	17,5	32,5	30	14	17	17	63S
ADOD-16-06-16OG	M16x1.5	9/16" X18	8	18,7	33,7	33,3	16	19	19
ADOD-18-06-18OG	M18x1.5	9/16" X18	10	+19,5	36	33,5	19	22	19
ADOD-20-08-20OG	M20x1.5	3/4" X16	12	+19,5	36	+37,5	19	24	24
ADOD-22-10-22OG	M22x1.5	7/8" X14	14	23	41	44	22	27	27
ADOD-24-10-24OG	M24x1.5	7/8" X14	16	24	42,5	46,5	24	30	27	40S
ADOD-30-12-30OG	M30x2	1.1 / 16" Х12	20	28,3	49,8	53,5	30	36	32
ADOD-36-16-36OG	M36X2	1.5 / 16" Х12	25	32,8	56,8	57,5	36	46	41
ADOD-42-20-42OG	M42X2	1.5 / 8" Х12	30	36,2	62,7	59,5	41	50	50
Примечание: Если вы заинтересованы в заказе переходника в комплекте с режущим кольцом и гайкой, необходимо вставить суффикс "RN" после нашей детали №. например ACOC-30-12-30OG / RN.

9. Патрубки тройника регулируемые ACGC / ADGD

24 град конус / Регулируемое стержня Конец уплотнительное кольцо + стопорное кольцо ISO 1179/24 град конуса

ЧАСТЬ №	НИТЬ		ТРУБКА ОД	РАЗМЕРЫ						МПа
ЧАСТЬ №	НАПРИМЕР	F	D1, D2	l1, l2	L1, L2	L3	S1	S2, S4	S3	МПа
ACGC-12-02-12OG	M12x1.5	G1 / 8" X28	6	13	28	26,2	11	14	14	31.5L
ACGC-14-04-14OG	M14X1.5	G1 / 4" X19	8	15,5	30,5	31,3	14	17	19
ACGC-16-04-16OG	M16x1.5	G1 / 4" X19	10	17,5	32,5	32,5	16	19	19
ACGC-18-06-18OG	M18x1.5	G3 / 8" X19	12	19	34	36,8	19	22	22
ACGC-22-08-22OG	M22x1.5	G1 / 2" X14	15	22	37	43,2	22	27	27
ACGC-26-08-26OG	M26X1.5	G1 / 2" X14	18	+25,5	42	46,5	27	32	27
ACGC-30-12-30OG	M30x2	G3 / 4" X14	22	29,3	45,8	52	30	36	32	16L
ACGC-36-16-36OG	M36X2	G1" X11	28	33,3	49,8	56	36	41	41
ACGC-45-20-45OG	M45X2	G1.1 / 4" X11	35	39,2	60,7	63	48	50	50
ADGD-14-04-14OG	M14X1.5	G1 / 4" X19	6	17,5	32,5	31,3	14	17	19	63S
ADGD-16-04-16OG	M16x1.5	G1 / 4" X19	8	18,7	33,7	32,5	16	19	19
ADGD-18-06-18OG	M18x1.5	G3 / 8" X19	10	+19,5	36	36,8	19	22	22
ADGD-20-06-20OG	M20x1.5	G3 / 8" X19	12	+19,5	36	36,8	19	24	22
ADGD-22-08-22OG	M22x1.5	G1 / 2" X14	14	23	41	43,2	22	27	27
ADGD-24-08-24OG	M24x1.5	G1 / 2" X14	16	24	42,5	44	24	30	27	40S
ADGD-30-12-30OG	M30x2	G3 / 4" X14	20	28,3	49,8	52	30	36	32
ADGD-36-16-36OG	M36X2	G1" X11	25	32,8	56,8	56	36	46	41
ADGD-42-20-42OG	M42X2	G1.1 / 4" X11	30	36,2	62,7	58	41	50	50
Примечание: Если вы заинтересованы в заказе переходника в комплекте с режущим кольцом и гайкой, необходимо вставить суффикс "RN" после нашей детали №. например ACGC-18-06-18OG / RN.
