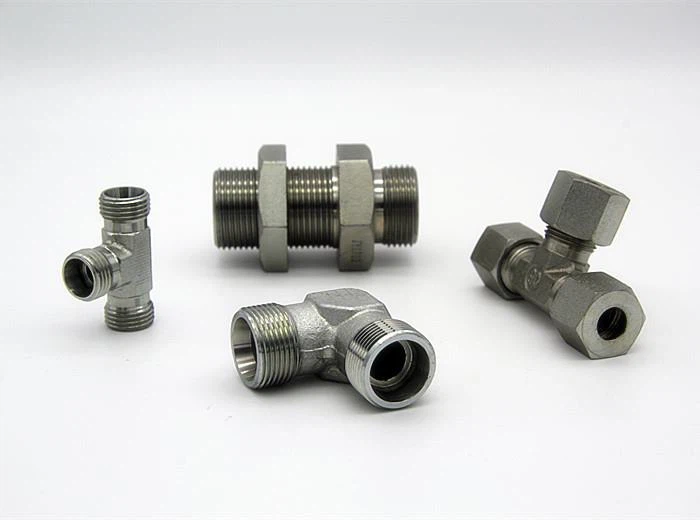

Гидравлическая арматура DIN Union

Конусные соединения DIN 24 ° соответствуют стандарту DIN 3861 / ISO 8434-1, это немецкий тип DIN (DEUTSCHE INDUSTRIAL NORME). Тип соединения требует, чтобы все размеры конца трубы были такими же, как для DIN 3861, требуется конус в 24 градуса от трубки к трубке.

Отправить запрос

Теперь говорите

Описание

1. Определение: конусные соединения DIN 24 ° соответствуют стандарту DIN 3861 / ISO 8434-1, это немецкий тип DIN (DEUTSCHE INDUSTRIAL NORME). Тип соединения требует, чтобы все размеры конца трубы были такими же, как для DIN 3861, требуется конус в 24 градуса от трубки к трубке.

2. Методы подсоединения гидравлических фитингов DIN, метрический штекер имеет посадочное место 24 °, будет совмещаться с двумя типами штекера (гайка + обжимной наконечник + трубка и DKO Swivel), показанными в виде диаграммы:

3. Преимущества фитингов DIN:

● Хорошие уплотнительные соединения, чтобы избежать утечек при различном обслуживании гидравлических жидкостей высокого давления, пневматической системы, системы смазки и сцепления для сельского хозяйства, оборудования, процессов и техники.

● Простота повторного использования, трубные фитинги можно многократно собирать для облегчения технического обслуживания.

● Популярность во всем мире, конструкция типа Bite имеет всемирное признание, особенно в Европе и Китае. Самые популярные фитинги для метрической трубы.

4. Стандарты материала, поверхности, четкости и т. Д. Спецификация:

● Материал: Углеродистая сталь Фитинги-GB / T 699-2015 № материала. 35 и 45. Фитинги из нержавеющей стали GB / T 3280-2015 304 / 06Cr19Ni10 316 / 06Cr17Ni12Mo2 Латунные фитинги GB / T 5231-2012 HPb59-1.

● Поверхностно-стальные фитинги соответствуют стандарту оцинкованной хромированной 6-й процедуры защиты свободной поверхности в соответствии с DIN 267, часть 9 или DIN 5094.

● Мощность гидравлической жидкости, чистота деталей и компонентов, документ об осмотре и принципы, относящиеся к сбору загрязнений, анализу и представлению данных в соответствии с ISO 18413.

5. Размеры конуса 24 ° (DIN 3865 / ISO 8434-1)

6. Производительность Функция трубных фитингов и адаптеров DIN 24 °

● Формы доступны в 45 °, 90 °, прямой, тройник и крест.

● Трубные системы Соединение с адаптером фитингов DIN, шланг в сборе, метрическая и дюймовая трубка.

● Рабочее давление серии - выбор серии LL / L / S.

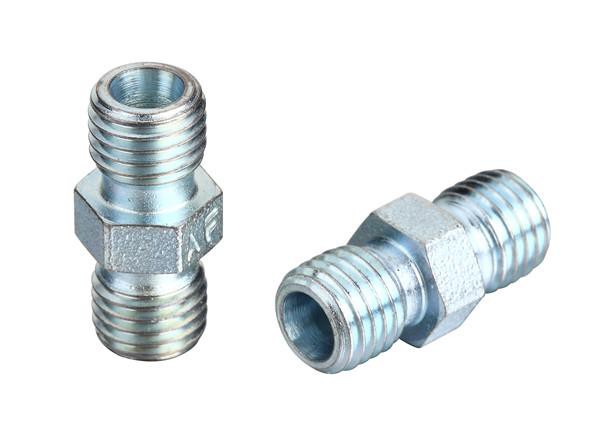

1. Прямые гидравлические фитинги Union 1C / 1D серии

Конус DIN 24 ° / Конус DIN 24 °

ЧАСТЬ №	НИТЬ		ТРУБКА ОД		РАЗМЕРЫ					МПа
ЧАСТЬ №	Е	F	D1	D2	l1	L1	S1	S2	S3	МПа
1С-12	M12x1.5	M12x1.5	6	6	10	39	12	14	14	31.5L
1С-14	M14X1.5	M14X1.5	8	8	11	40	14	17	17
1С-16	M16x1.5	M16x1.5	10	10	13	42	17	19	19
1С-18	M18x1.5	M18x1.5	12	12	14	43	19	22	22
1С-22	M22x1.5	M22x1.5	15	15	16	46	24	27	27
1С-26	M26X1.5	M26X1.5	18	18	16	48	27	32	32
1С-30	M30x2	M30x2	22	22	20	52	32	36	36	16L
1С-36	M36X2	M36X2	28	28	21	54	41	41	41
1С-45	M45X2	M45X2	35	35	20	63	46	50	50
1С-52	M52X2	M52X2	42	42	21	66	55	60	60
1D-14	M14X1.5	M14X1.5	6	6	16	45	14	17	17	63S
1D-16	M16x1.5	M16x1.5	8	8	18	47	17	19	19
1D-18	M18x1.5	M18x1.5	10	10	17	49	19	22	22
1D-20	M20x1.5	M20x1.5	12	12	19	51	22	24	24
1D-22	M22x1.5	M22x1.5	14	14	22	57	24	27	27
1D-24	M24x1.5	M24x1.5	16	16	21	57	27	30	30	40S
1D-30	M30x2	M30x2	20	20	23	66	32	36	36
1D-36	M36X2	M36X2	25	25	26	74	41	46	46
1D-42	M42X2	M42X2	30	30	27	80	46	50	50
1D-52	M52X2	M52X2	38	38	29	90	55	60	60	31.5S
Примечание: Если вы заинтересованы в заказе переходника в комплекте с режущим кольцом и гайкой, необходимо вставить суффикс "RN" после нашей детали №. например 1C9-30RN.

2. Гидравлические фитинги Elbow Union 1C9 / 1D9 Series

Конус DIN 24 ° / Конус DIN 24 °

ЧАСТЬ №	НИТЬ		ТРУБКА ОД		РАЗМЕРЫ				МПа
ЧАСТЬ №	Е	F	D1	D2	l1, l2	L1, L2	S1	S2, S3	МПа
1C9-12	M12x1.5	M12x1.5	6	6	12	27	12	14	31.5L
1C9-14	M14X1.5	M14X1.5	8	8	14	29	12	17
1C9-16	M16x1.5	M16x1.5	10	10	15	30	14	19
1C9-18	M18x1.5	M18x1.5	12	12	17	32	17	22
1C9-22	M22x1.5	M22x1.5	15	15	21	36	19	27
1C9-26	M26X1.5	M26X1.5	18	18	+23,5	40	24	32
1C9-30	M30x2	M30x2	22	22	+27,5	44	27	36	16L
1C9-36	M36X2	M36X2	28	28	30,5	47	36	41
1C9-45	M45X2	M45X2	35	35	34,5	56	41	50
1C9-52	M52X2	M52X2	42	42	40	63	50	60
1D9-14	M14X1.5	M14X1.5	6	6	16	31	12	17	63S
1D9-16	M16x1.5	M16x1.5	8	8	17	32	14	19
1D9-18	M18x1.5	M18x1.5	10	10	17,5	34	17	22
1D9-20	M20x1.5	M20x1.5	12	12	+21,5	38	17	24
1D9-22	M22x1.5	M22x1.5	14	14	22	40	19	27
1D9-24	M24x1.5	M24x1.5	16	16	+24,5	43	24	30	40S
1D9-30	M30x2	M30x2	20	20	+26,5	48	27	36
1D9-36	M36X2	M36X2	25	25	30	54	36	46
1D9-42	M42X2	M42X2	30	30	35,5	62	41	50	31.5S
1D9-52	M52X2	M52X2	38	38	41	72	50	60	31.5S
Примечание: Если вы заинтересованы в заказе переходника в комплекте с режущим кольцом и гайкой, необходимо вставить суффикс "RN" после нашей детали №. например 1C9-30RN.

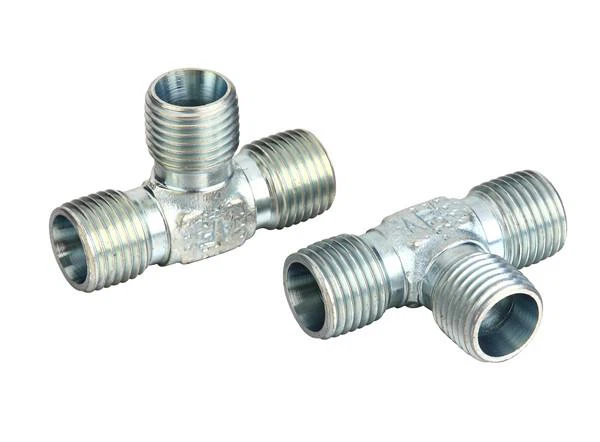

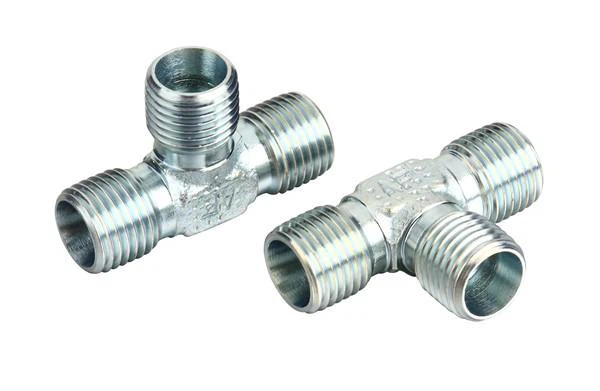

3. Тройник гидравлические фитинги Union AC / AD Series

Конус DIN 24 ° / Конус DIN 24 ° / Конус DIN 24 °

ЧАСТЬ №	НИТЬ	ТРУБКА ОД	РАЗМЕРЫ				МПа
ЧАСТЬ №	E, F, G	D1, D2, D3	l1, l2, l3	L1, L2, L3	S1	S2, S3, S4	МПа
AC-08	М8х1	4	11	21	9	10	10LL
AC-10	M10X1	5	9,5	21	9	12
AC-10LL	M10X1	6	9,5	21	9	12
AC-12LL	M12X1	8	11,5	23	12	14
AC-12	M12x1.5	6	12	27	12	14	25L
AC-14	M14X1.5	8	14	29	12	17
AC-16	M16x1.5	10	15	30	14	19
AC-18	M18x1.5	12	17	32	17	22
AC-22	M22x1.5	15	21	36	19	27
AC-26	M26X1.5	18	+23,5	40	24	32
AC-30	M30x2	22	+27,5	44	27	36	16L
AC-36	M36X2	28	30,5	47	36	41
AC-45	M45X2	35	34,5	56	41	50
AC-52	M52X2	42	40	63	50	60
AD-14	M14X1.5	6	16	31	12	17	63S
AD-16	M16x1.5	8	17	32	14	19
AD-18	M18x1.5	10	17,5	34	17	22
AD-20	M20x1.5	12	+21,5	38	17	24
AD-22	M22x1.5	14	22	40	19	27
AD-24	M24x1.5	16	+24,5	43	24	30	40S
AD-30	M30x2	20	+26,5	48	27	36
AD-36	M36X2	25	30	54	36	46
AD-42	M42X2	30	35,5	62	41	50
AD-52	M52X2	38	41	72	50	60	31.5S
Примечание: Если вы заинтересованы в заказе переходника в комплекте с режущим кольцом и гайкой, необходимо вставить суффикс "RN" после нашей детали №. например AC-22RN.

4. Перекрестная гидравлическая арматура серии XC / XD

Конус DIN 24 ° / Конус DIN 24 ° / Конус DIN 24 °

ЧАСТЬ №	НИТЬ	ТРУБКА ОД	РАЗМЕРЫ				МПа
ЧАСТЬ №	E, F, G, H	D1, D2, D3, D4	l1	L1	S1	S2	МПа
XC-12	M12x1.5	6	12	27	12	14	31.5L
XC-14	M14X1.5	8	14	29	12	17
XC-16	M16x1.5	10	15	30	14	19
XC-18	M18x1.5	12	17	32	17	22
XC-22	M22x1.5	15	21	36	19	27
XC-26	M26X1.5	18	+23,5	40	24	32
XC-30	M30x2	22	+27,5	44	27	36	16L
XC-36	M36X2	28	30,5	47	36	41
XC-45	M45X2	35	34,5	56	41	50
XC-52	M52X2	42	40	63	50	60
XD-14	M14X1.5	6	16	31	12	17	63S
XD-16	M16x1.5	8	17	32	14	19
XD-18	M18x1.5	10	17,5	34	17	22
XD-20	M20x1.5	12	+21,5	38	17	24
XD-22	M22x1.5	14	22	40	19	27
XD-24	M24x1.5	16	+24,5	43	24	30	40S
XD-30	M30x2	20	+26,5	48	27	36
XD-36	M36X2	25	30	54	36	46
XD-42	M42X2	30	35,5	62	41	50
XD-52	M52X2	38	41	72	50	60	31.5S
Примечание: Если вы заинтересованы в заказе переходника в комплекте с режущим кольцом и гайкой, необходимо вставить суффикс "RN" после нашей детали №. например XC-30RN.

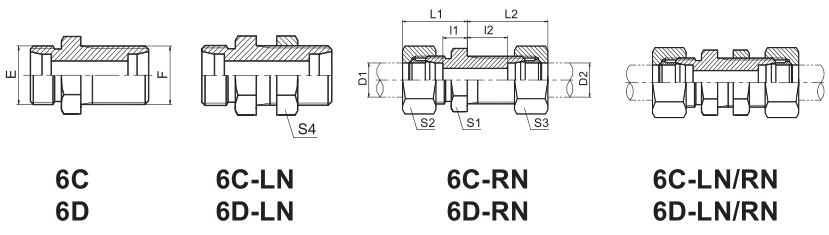

5. Прямая переборка Гидравлические фитинги Union 6C / 6D

Конус DIN 24 ° / Конус DIN 24 ° Переборка

ЧАСТЬ №	НИТЬ		ТРУБКА ОД		РАЗМЕРЫ							МПа
ЧАСТЬ №	Е	F	D1	D2	l1	l2	L1	L2	S1	S2, S3	S4	МПа
6C-12	M12x1.5	M12x1.5	6	6	7	27	22	42	17	14	17	31.5L
6C-14	M14X1.5	M14X1.5	8	8	8	27	23	42	19	17	19
6C-16	M16x1.5	M16x1.5	10	10	10	28	25	43	22	19	22
6C-18	M18x1.5	M18x1.5	12	12	10	29	25	44	24	22	24
6C-22	M22x1.5	M22x1.5	15	15	12	31	27	46	27	27	30
6C-26	M26X1.5	M26X1.5	18	18	13,5	32,5	30	49	32	32	36
6C-30	M30x2	M30x2	22	22	16,5	34,5	33	51	36	36	41	16L
6C-36	M36X2	M36X2	28	28	18,5	35,5	35	52	41	41	46
6C-45	M45X2	M45X2	35	35	18,5	36,5	40	58	50	50	55
6C-52	M52X2	M52X2	42	42	19	36	42	59	60	60	65
6D-14	M14X1.5	M14X1.5	6	6	12	29	27	44	19	17	19	63S
6D-16	M16x1.5	M16x1.5	8	8	13	29	28	44	22	19	22
6D-18	M18x1.5	M18x1.5	10	10	14,5	29,5	31	46	24	22	24
6D-20	M20x1.5	M20x1.5	12	12	14,5	30,5	31	47	27	24	27
6D-22	M22x1.5	M22x1.5	14	14	17	32	35	50	30	27	30
6D-24	M24x1.5	M24x1.5	16	16	16,5	+31,5	35	50	32	30	32	40S
6D-30	M30x2	M30x2	20	20	17,5	33,5	39	55	41	36	41
6D-36	M36X2	M36X2	25	25	20	35	44	59	46	46	46
6D-42	M42X2	M42X2	30	30	+21,5	+37,5	48	64	50	50	50
6D-52	M52X2	M52X2	38	38	22	37	53	68	65	60	65	31.5S
Примечание: В случае, если вы interestedto заказать адаптер с контргайкой, пожалуйста, введите суффикс «LN» после того, как с нашей стороны no.for примера 6C-30LN, закажите переходник с врезным кольцом и гайкой, вставьте суффикс "RN" после номера детали, например, 6C-30RN, закажите переходник с контргайкой и врезным кольцом и гайкой, вставьте после суффикса "LN / RN" №, например 6C-30LN / RN.

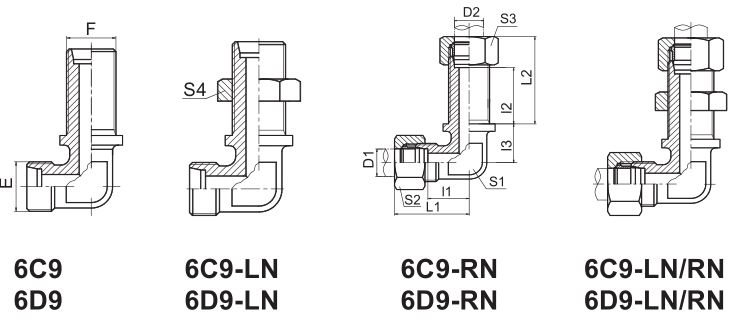

6. Колено 6C9 / 6D9 гидравлической арматуры перегородки

Конус DIN 24 ° / Конус DIN 24 ° Переборка

ЧАСТЬ №	НИТЬ		ТРУБКА ОД		РАЗМЕРЫ								МПа
ЧАСТЬ №	Е	F	D1	D2	l1	l2	l3	L1	L2	S1	S2, S3	S4	МПа
6C9-12	M12x1.5	M12x1.5	6	6	27	12	14	42	27	12	14	17	31.5L
6C9-14	M14X1.5	M14X1.5	8	8	27	14	17	42	29	12	17	19
6C9-16	M16x1.5	M16x1.5	10	10	28	15	18	43	30	14	19	22
6C9-18	M18x1.5	M18x1.5	12	12	29	17	20	44	32	17	22	24
6C9-22	M22x1.5	M22x1.5	15	15	31	21	23	46	36	19	27	30
6C9-26	M26X1.5	M26X1.5	18	18	32,5	+23,5	24	49	40	24	32	36
6C9-30	M30x2	M30x2	22	22	34,5	+27,5	30	51	44	27	36	41	16L
6C9-36	M36X2	M36X2	28	28	35,5	30,5	34	52	47	36	41	46
6C9-45	M45X2	M45X2	35	35	36,5	34,5	39	58	56	41	50	55
6C9-52	M52X2	M52X2	42	42	36	40	43	59	63	50	60	65
6D9-14	M14X1.5	M14X1.5	6	6	29	16	17	44	31	12	17	19	63S
6D9-16	M16x1.5	M16x1.5	8	8	29	17	18	44	32	14	19	22
6D9-18	M18x1.5	M18x1.5	10	10	29,5	17,5	20	46	34	17	22	24
6D9-20	M20x1.5	M20x1.5	12	12	30,5	+21,5	21	47	38	17	24	27
6D9-22	M22x1.5	M22x1.5	14	14	32	22	23	50	40	19	27	30
6D9-24	M24x1.5	M24x1.5	16	16	+31,5	+24,5	24	50	43	24	30	32	40S
6D9-30	M30x2	M30x2	20	20	33,5	+26,5	30	55	48	27	36	41
6D9-36	M36X2	M36X2	25	25	35	30	34	59	54	36	46	46
6D9-42	M42X2	M42X2	30	30	+37,5	35,5	39	64	62	41	50	50
6D9-52	M52X2	M52X2	38	38	37	41	43	68	72	50	60	65	31.5S
Примечание: В случае, если вы заинтересованы, чтобы заказать адаптер с контргайкой, пожалуйста, введите суффикс «LN» после того, как с нашей стороны no.for например 6C9- 30LN, закажите переходник с режущим кольцом и гайкой, вставьте суффикс «RN» после номера детали, например, 6C9-30RN, закажите переходник с контргайкой и режущим кольцом и гайкой, вставьте суффикс «LN / RN» после номера детали. Например, 6C9-30LN / RN.
