Определение: Компоненты для DIN 2353 кольцевой системы труб фитинги резки, в том числе гайки, функциональная гайки, режущие колец, уплотнительное кольца, переборки контргайки, наклеенный уплотнителя для банджо арматуры, металлической прокладки, Eolastic уплотнительного кольца называется ЭДАМИ или WD кольца, Метрика стопорного кольца. Это обслуживание к конусному соединителю на 24 градуса, метрическим компонентам уплотнения гвоздика.
Метод установки фитингов DIN: 1. Компоненты для конуса DIN 24 градуса, гайка, функциональная гайка, режущее кольцо для соединения бесшовной стальной трубы. Уплотнение путем гайки подтолкнуть режущее кольцо к прикусной трубе,
(1 - корпус, 2 - гайка, 3 - разрезное кольцо)
Уплотнительные компоненты для штекерного разъема, такие как:
 Уплотнительное кольцо ISO 6149 порт |  ED кольцо DIN 3869 | |
 Уплотнительное кольцо + стопорное кольцо |  Мягкое уплотнение для скрепленной шайбы |  Металлическая или латунная шайба |
1. Гайка DIN 3870 NL / NS
ЧАСТЬ № | НИТЬ | ТРУБКА ОД | РАЗМЕРЫ | МПа | ||
Е | С | d | S2 | |||
NL-12 | M12x1.5 | 6 | 14,5 | 6 | 14 | L |
NL-14 | M14X1.5 | 8 | 14,5 | 8 | 17 | |
NL-16 | M16x1.5 | 10 | 15,5 | 10 | 19 | |
NL-18 | M18x1.5 | 12 | 15,5 | 12 | 22 | |
NL-22 | M22x1.5 | 15 | 17 | 15 | 27 | |
NL-26 | M26X1.5 | 18 | 18 | 18 | 32 | |
NL-30 | M30x2 | 22 | 20 | 22 | 36 | |
NL-30D | M30X1.5 | 22 | 19 | 22 | 36 | |
NL-36 | M36X2 | 28 | 21 | 28 | 41 | |
NL-36D | M36X1.5 | 28 | 21 | 28 | 41 | |
NL-45 | M45X2 | 35 | 24 | 35 | 50 | |
NL-45D | M45X1.5 | 35 | 25 | 35 | 50 | |
NL-52 | M52X2 | 42 | 24 | 42 | 60 | |
NS-14 | M14X1.5 | 6 | 16,5 | 6 | 17 | S |
NS-16 | M16x1.5 | 8 | 16,5 | 8 | 19 | |
NS-18 | M18x1.5 | 10 | 17,5 | 10 | 22 | |
NS-20 | M20x1.5 | 12 | 17,5 | 12 | 24 | |
NS-22 | M22x1.5 | 14 | +20,5 | 14 | 27 | |
NS-24 | M24x1.5 | 16 | +20,5 | 16 | 30 | |
NS-30 | M30x2 | 20 | 24 | 20 | 36 | |
NS-36 | M36X2 | 25 | 27 | 25 | 46 | |
NS-42 | M42X2 | 30 | 29 | 30 | 50 | |
NS-52 | M52X2 | 38 | 32,5 | 38 | 60 | |

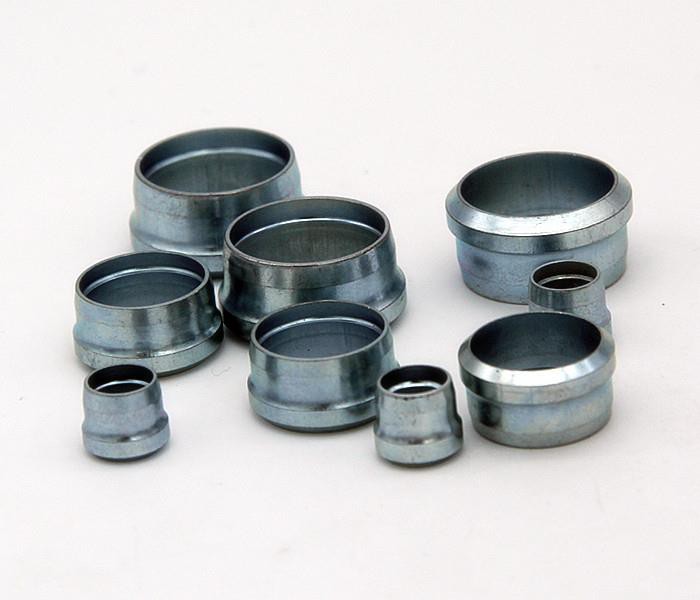

2. Режущее кольцо DIN 3861
ЧАСТЬ № | ТРУБКА ОД | РАЗМЕРЫ | замечание | |||
RL-06 | 6 | L и S серии одинакового размера | L | |||
RL-08 | 8 | |||||
RL-10 | 10 | |||||
RL-12 | 12 | |||||
RL-15 | 15 | |||||
RL-18 | 18 | |||||
RL-22 | 22 | |||||
RL-28 | 28 | |||||
RL-35 | 35 | |||||
RL-42 | 42 | |||||
RS-06 | 6 | S | ||||
RS-08 | 8 | |||||
RS-10 | 10 | |||||
RS-12 | 12 | |||||
RS-14 | 14 | |||||
RS-16 | 16 | |||||
RS-20 | 20 | |||||
RS-25 | 25 | |||||
RS-30 | 30 | |||||
RS-38 | 38 | |||||
3. Уплотнительное кольцо ED для BSPP и порта с метрической резьбой DIN 3869
ЧАСТЬ № | E THREAD | РАЗМЕРЫ | |
метрическая | БСП | час | |
WD-B02 | M10X1 | G1 / 8" X28 | 1 |
WD-M12 | M12x1.5 | 1,5 | |
WD-B04 | M14X1.5 | G1 / 4" X19 | 1,5 |
WD-M16 | M16x1.5 | 1,5 | |
WD-B06 | G3 / 8" X19 | 1,5 | |
WD-M18 | M18x1.5 | 1,5 | |
WD-M20 | M20x1.5 | 1,5 | |
WD-B08 | G1 / 2" X14 | 1,5 | |
WD-M22 | M22x1.5 | 1,5 | |
M26X1.5 | |||
WD-B12 | M27x2 | G3 / 4" X14 | 1,5 |
WD-B16 | M33X2 | G1" X11 | 2 |
WD-B20 | M42X2 | G1.1 / 4" X11 | 2 |
WD-B24 | M48X2 | G1.1 / 2" X11 | 2 |

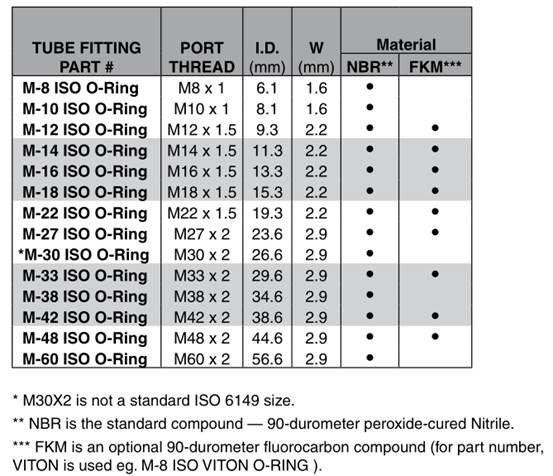

4. Уплотнительное кольцо ISO 6149 для метрического порта с прямой резьбой
5. Метрика уплотнительное кольцо + стопорное кольцо для ISO 9974-1 / DIN 3852-1Port
6. ПБСП уплотнительное кольцо + стопорное кольцо для ISO 1179-1 / DIN 3852-2 Порт
7. Уплотнительное кольцо для поворотных гаек DKO, ниппелей и колпачков
