1. Определение коннектора шпильки ORFS, охватываемого конца ORFS или охватываемого конца ORFS соответствует стандартам SAE J1453 и ISO 8434-3, конец конца зависит от согласованных стилей портов, таких как метрические порты, порты BSPP, порты с конической резьбой.
2. Методы соединения шпильки, как показано в стилях портов фитингов DIN, нажмите на ссылку. Стили соединяются следующим образом: труба к метрическому порту ISO 9974 (DIN 3853) и ISO 6149; Трубка в порт BSPP ISO 1179, Трубка в порт UNF ISO SAE J1926 (ISO 11926), Трубка в порт BSPP Японии JIS B2351; Труба к порту NPT ANSI / ASME B 1.20.1; Труба к порту BSPT ISO 7 / BS 21 / DIN 2999-1.
Размеры метрического уплотнительного кольца Boss Port ISO 6149
1. Штекерный Разъем Прямой 1FB-WD
Конец трубы ORFS / BSPP ED
2. Штекерный Разъем Прямой 1FG
Разъем ORFS / ПБСП уплотнительное кольцо + стопорное кольцо

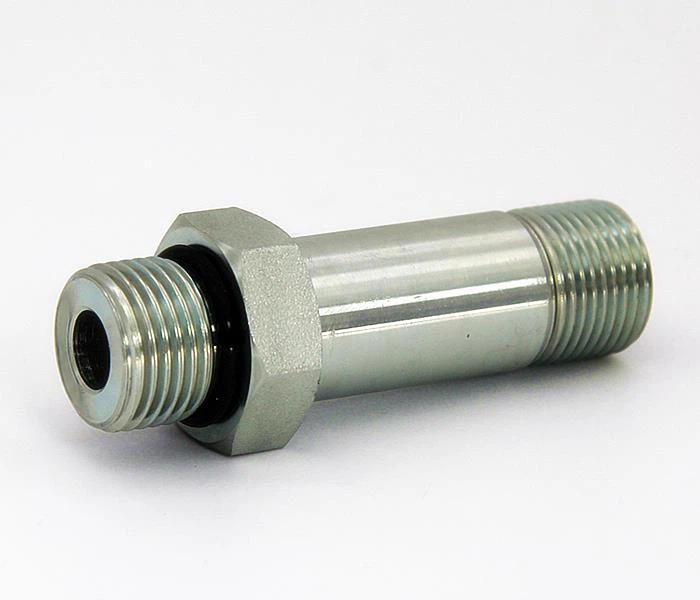

3. Штекер длинный длинный прямой 1FG-L
Разъем ORFS / ПБСП уплотнительное кольцо + стопорное кольцо
4. Штекерный Разъем Прямой MOR
Разъем ORFS / штекер ISO6149-2 OR
5. Штекерный Разъем Прямой ORFS MED
Разъем ORFS / Метрический порт ED уплотнение
6. Штекерный Разъем Прямой NPT
Разъем ORFS / уплотнение NPT
7. Штекерный Разъем Прямой ORB
Разъем ORFS / порт SAE ORB ISO 11926-2
8. Штекерный Разъем Прямой BSPT
Разъем ORFS / Штекер BSPT
