Типы продукции: 2OF9-OG фитинги с уплотнительным кольцом
Отраслевые стандарты: SAE J1453, ISO 8434-3, SAE J514, ISO 8434-2
Соединение от E до F: 90 ° ELBOW SAE O-RING BOSS S-СЕРИЯ ISO 11926-2 / ORFS FEMALE
Форма: локоть, прямые, тройник, крест и т. Д.
Фитинги ORFS Рабочее давление: от 3215 фунтов на квадратный дюйм до 5800 фунтов на квадратный дюйм, от 216 до 400 бар.
Мы также можем предложить комплекты уплотнительных колец Orfs с плоской поверхностью и конструкцию уплотнительного кольца.
Разница между уплотнительным кольцом и уплотнительным кольцом
Материал фитингов: латунь; Углеродистая сталь; Нержавеющая сталь
Применение: сельскохозяйственное оборудование, автомобильный процесс, перекачка химикатов, строительное оборудование, перекачка топлива, гидравлика, производственное оборудование, морское судно, погрузочно-разгрузочные работы, мобильное оборудование, нефтепромыслы, упаковка, транспортировка.

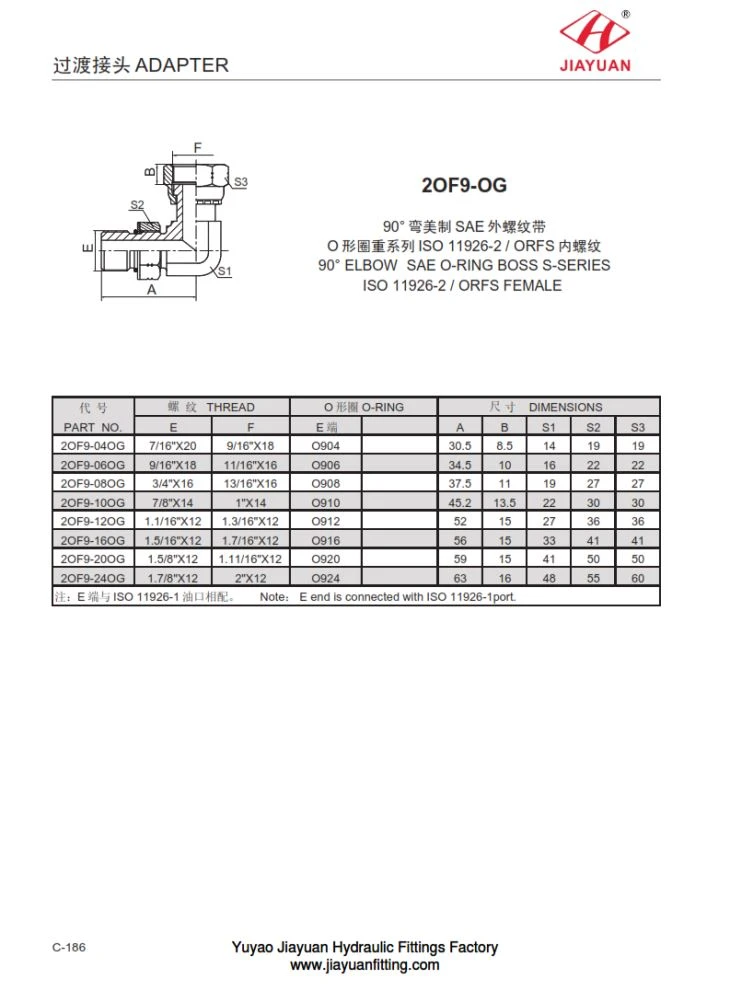

2OF9-OG 90 ° ELBOW SAE Уплотнительное кольцо BOSS S-SERIES ISO 11926-2 / ORFS FEMALE Таблица размеров в следующем формате:
PA RT N O | T HR EA D | О Кольцо | DIM E N S I O NS | |||||||
Е | F | Е |
| В | S 1 | S 2 | S 3 | |||
2 OF 9 - 04 O G | 7/16 " X 20 | 9/16 " X 18 | O 904 | 30,5 | 8,5 | 14 | 19 | 19 | ||
2 OF 9 - 06 O G | 9/16 " X 18 | 11/16 " X 16 | O 906 | 34,5 | 10 | 16 | 22 | 22 | ||
2 OF 9 - 08 O G | 3/4 " X 16 | 13/16 " X 16 | O 908 | +37,5 | 11 | 19 | 27 | 27 | ||
2 OF 9 - 10 O G | 7/8 " X 14 | 1 " X 14 | O 910 | 45,2 | 13,5 | 22 | 30 | 30 | ||
2 OF 9 - 12 O G | 1,1 / 16 " X 12 | 1,3 / 16 " X 12 | O 912 | 52 | 15 | 27 | 36 | 36 | ||
2 OF 9 - 16 O G | 1,5 / 16 " X 12 | 1,7 / 16 " X 12 | O 916 | 56 | 15 | 33 | 41 | 41 | ||
2 OF 9 - 20 O G | 1,5 / 8 " X 12 | 1.11 / 16 " X 12 | O 920 | 59 | 15 | 41 | 50 | 50 | ||
2 OF 9 - 24 O G | 1,7 / 8 " X 12 | 2 " X 12 | О 924 | 63 | 16 | 48 | 55 | 60 | ||
Е ISO 11926 -1 N o te E en d i s соединение со мной ISO 11926 - 1 рт. | ||||||||||
