420 Bar SAE Staple-lock фитинги и адаптеры для гидравлических схем передачи энергии. Такое оборудование используется в основном в приложениях высокого давления в горнодобывающей промышленности.
Технический справочный документ призван внести ясность в некоторые аспекты дизайна 420 бар Super Staple-Lock Fittings и адаптеры. этот документ помогает с информацией от DIN 20043 "Staple-Lock соединения для гидравлических цепей передачи", SAE J 1467 "Clip Fastener Fittings", NCB 638 и BS 6537 "Спецификация для разъемов основного типа для гидравлического применения жидкости питания".
Этот документ определяет:
1. минимальное рабочее давление собранной установки (включая ее основной продукт)
2. соответствующие стандарты тестирования и соответствия
3. расположение компонентов и их индивидуальные размеры
4. спецификации материалов для компонентов
5. коррозионная устойчивость металлических компонентов
6. идентификация
7. минимальное давление всплеска
8. Импульсные требования собранной установки
Минимальное рабочее давление
Таблица 1 Минимальное рабочее давление собранной установки Super staple-lock. Эта таблица основана на 4:1 FOS на ISO 7751 "Резиновые и пластиковые шланги и шланги сборки. Коэффициенты доказательства и взрыв давления для разработки рабочего давления ".
Номинальный размер DN Максимальная рабочая планка давления
25 420
32 420
40 420
50 420
Соответствующие стандарты
РЕЗИНА ISO 471: Температура, влажность и время для кондиционирования и тестирования.
ISO 1043-1 Пластиковые символы и сокращенные термины Часть 1 Основные полимеры и их особые характеристики. Обратитесь к этому стандарту для резервного кольца.
ISO 1629 Резина и решетки Номенклатура относятся к O-кольца (также ref DIN 3771-4 "Жидкие системы; O-кольца; критерии признания качества").
ISO 1402:1994 Резиновые и пластиковые шланги и шланги сборки гидростатического тестирования. Обратитесь к гидростатическим испытаниям.
ISO 6803: 1994 Резиновые и пластиковые шланги и шланги сборки гидравлического давления импульсный тест без сгибания. Обратитесь за гидравлическим испытанием импульса давления без сгибания.
ISO 7751:1991 Резиновые и пластиковые шланги и шланги сборки. Коэффициенты доказательства и взрыв давления для разработки рабочего давления. Обратитесь к соотношению давления доказательства для разработки рабочего давления.
ASTM B117 Соляной спрей тестирования Обратитесь к методам соляного спрея (туман) тестирования.
Описание сборки фитингов Super staple-lock
Размерные детали мужской Super Staple Lock фитинги парпер

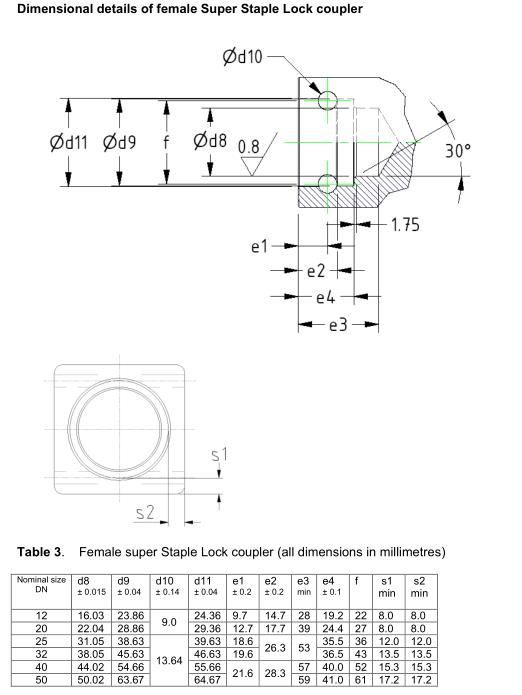

Размерные детали женщины Super Staple Lock установки парой
Размерные детали Staple
Размерные детали O-Ring
Размерные детали O-Ring Резервной шайбы
Минимальное взрывочные давления сборки
Материалы
Мужской сосок из основного замка должен быть изготовлен из 1,0718 стали на EN10277-3 (Яркие стальные изделия. Технические условия доставки. Бесплатная резка стали), минимум напряженный 345 Mpa, минимум UTS 200 Mpa.
Адаптер для женского штапельного замка должен быть изготовлен из 1,0718 стали на EN10277-3 минимальный напряженный 345 Mpa, минимум UTS 200 Mpa.
Примечание: Все мужчины и женщины 420 бар рейтингу соски и пар пары должны быть построены из одного (1) кусок ковки, холодный возглавлял или обустроены из бара фонда. Установки, изготовленные из нескольких компонентов, не допустимы без письменного одобрения инженеров заказчика.
Скобы должны быть изготовлены из нержавеющей стали.
Скобы из нержавеющей стали должны быть изготовлены из 420S45 из нержавеющей стали Твердость скобы должны быть Rc28 /- 3
O-кольцо должно быть изготовлено на ISO 1629 "Резина и решетки - Номенклатура" и изготовлены из резины Nitrile (NBR) с берегом твердость 88 q/- 3, если иное не указано
O-кольцо Резервной шайбы должны быть изготовлены в ISO 1043-1 и изготовлены из полиамида, таких как тефлон (PTFE), ацетал гомополимер
Коррозионная устойчивость (металлических компонентов)
Когда собранный мужской сосок, женский парец и штапель солевой спрей испытания в соответствии с ASTM B117 "Соляной спрей тестирования". Требуется не менее 400 часов (до красной ржавчины)
Взрыв
Минимальная квалификация всплеска собранного мужского соска (c/w O-Ring, резервная шайба), женская пара и штапель должны быть за столом 7, при тестировании на ISO 1402 "Резиновые и пластиковые шланги и шланги сборки - Гидростатическое тестирование"
Минимальное взрывочные давления сборки
Номинальный размер DN Минимальный взрыв Давление бар
25 1680
32 1680
40 1680
50 1680
Импульс
Минимальное квалификационное требование составляет 500 000 импульсных циклов при максимальном давлении в 1,33 раза (т.е. 560 бар) на ISO 6803 "Резиновые и пластиковые шланги и шланги сборки Гидравлический импульсный тест давления без сгибания" требуется на размер сборки.
