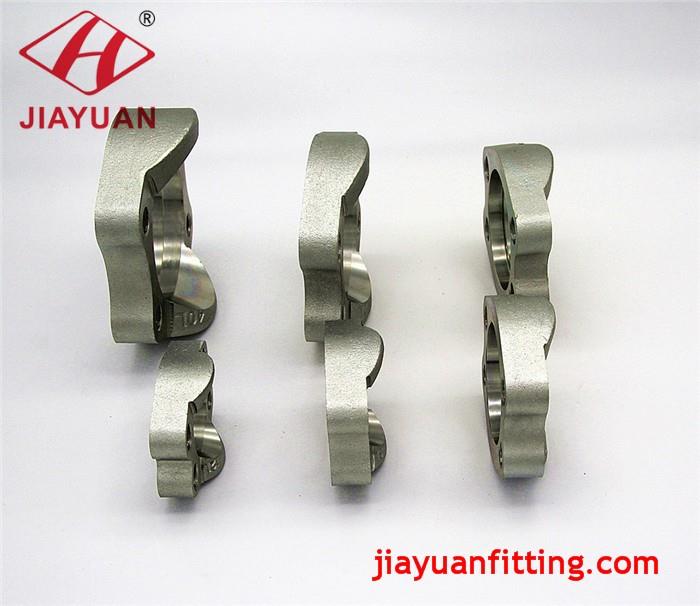

Фланцевые зажимы SAE 3000 фунтов на квадратный дюйм: цельная система фланцевых зажимов
Введение гидравлических гидравлических соединений с фланцевыми зажимами и метрическими или дюймовыми винтами:
1. Рабочее давление фланцевых зажимов серии 61 SAE составляет от 3000 фунтов на квадратный дюйм, от 3,5 МПа (35 бар) до 35 МПа (350 бар).
2. Размеры фланцевых зажимов SAE соответствуют ISO 6162-1: 2012. Номинальный размер ISO: DN 13; DN 19; DN 25; DN 32; DN 38; DN 51; DN 64; DN 76; DN 89; DN 102; DN 127; Размер в дюймах: 1/2 ", 3/4", 1 ", 1 1/4", 1 1/2 ", 2", 2 1/2 ", 3".
3. Материал цельного фланцевого хомута SAE изготовлен из углеродистой стали C45 со свойствами в следующих условиях:
Для номинального размера фланца DN 13:
минимальный предел текучести: 220 МПа
минимальное удлинение при разрушении: 3%
и для всех других номинальных размеров фланцев:
минимальный предел текучести: 415 МПа
минимальное удлинение при разрушении: 3%
4. Внешняя поверхность Защита от коррозии всех фланцевых хомутов SAE из углеродистой стали должна быть защищена соответствующим покрытием, чтобы пройти минимальное 72-часовое испытание солевым туманом в соответствии с ISO 9227.
5. Требования к испытаниям для давления / температуры. Фланцевые соединения, соответствующие этой части ISO 6162, должны подвергаться испытаниям на разрыв и циклическую стойкость, указанным в ISO 19879, для проверки их соответствия указанным требованиям давления / температуры. Он должен быть пригодным для использования при рабочих давлениях, указанных в таблицах 2, при использовании при температурах от -40 ° C до +120 ° C. Фланцевые соединения, соответствующие этой части ISO 6162, не должны монтироваться при температуре ниже -20 ° C.
6. Обозначение неразъемных фланцевых зажимов соединений
Цельный фланцевый зажим размера DN 25: зажим ISO 6162-1, FC × 25
