1. Определение SAE Split Flange, SAE - общество инженеров автомобильной промышленности США, занимающееся разработкой стандартов для инженеров-профессионалов в различных отраслях промышленности. Пролитая из J518 определена половина разделенного фланца с четырьмя блоттингами, также должна соответствовать версии BS ISO 6162-1 / 2: 2012, это гидравлическая фланцевая труба, труба, шланговое соединение. Фланцевые соединения с зажимами бывают двух типов: разъемные фланцевые и неразъемные фланцевые зажимы.
SAE J618 код 61 и ISO 6162-1 определяют фланцевые соединители, порты и монтажные поверхности для использования при давлениях от 3,5 МПа (35 бар) до 35 МПа (350 бар), от DN 13 до DN 127.
SAE J618 код 62 и ISO 6162-2 определяют фланцевые соединители, порты и монтажные поверхности для использования при давлении 42 МПа (420 бар), от DN 13 до DN 76.

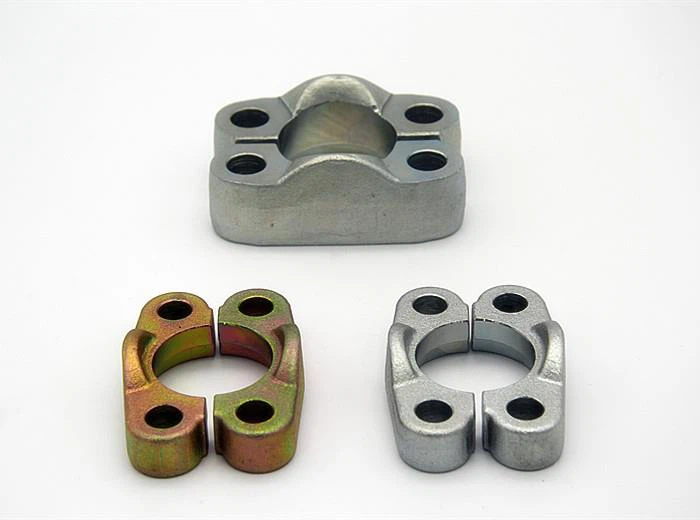

2. Метод сборки SAE Split Flange, это 4-х канальное соединение порта путем сборки фланцевых головок, разъемных фланцевых зажимов (FCS и FCSM) или цельных фланцевых зажимов (FC и FCM), портов и монтажных поверхностей, применимых к четырем резьбовые, разъемные и цельные фланцевые соединители трубного типа и шланговые фитинги.
 |  |
3. Размер фланцевой головки SAE для сопрягаемых фланцевых зажимов SAE
Размер головки фланца по ISO 6162-1
Размер головки фланца согласно ISO 6162-2
4. Размеры гаечных ключей для сборки фланцевых соединений, соответствующих ISO 6162
измерение
ISO 6162-1
ISO 6162-2
1. Плоские разделительные фланцы SAE FHSF-DN
