Система гидравлических шлангов SAE Split Flange

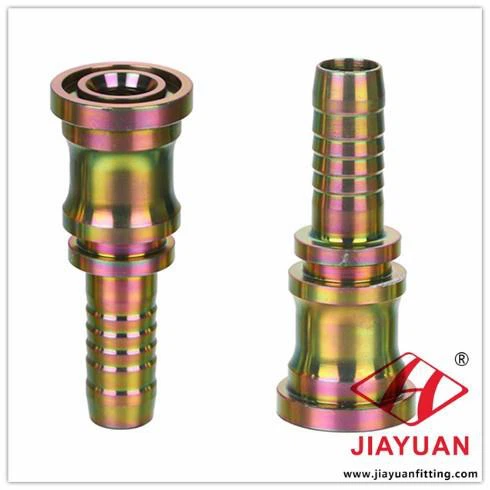

Гидравлические сплит-фланговая фитинги используются для подключения гибкого шланга, адаптера к жесткой трубе и трубе с помощью 4-болтовой системы зажима фланга. Гидравлические фитинги шланга фланга конструированы flanged головкой, пазом для уплотнения o-кольца, конец фитингов шланга обжимен с ferrule для кусать гидравлические шланги. SAE разделить фланг половинки, чтобы зажать зажатую голову, затягивая 4 болта.
Hyraulic шланг фланг фитинги подключается к SAE J518 фланговых портовых размеров диаграммы, такие как блоки, 4 болты сварки фланг, 4 болт трубки разъем фланг и т.д. Это уплотнение по двум типам: 1 код 61 фланг о-кольцо размер, 2 код 62 фланг о-кольцо размера. Зажим фланж фитинги также нуждаются в шайбы, о-кольца, орехи, шапки и т.д. SAE фланг зажимы имеют два типа: 1 раскол фланговой половинки, одна пара для зажима фланговой головой; 2 является одним куском фланг зажимы с 4 болты отверстие для фиксации фланговой головой.
Сплит фланг типа шланг фитинги имеет два типа: SAE 61 код разделить фланговые половинки конца с 3000 пси рабочего давления, чтобы обжимные или swaged гидравлических шлангов и фитингов по ферруле; SAE код 62 раскол фланговые половинки конца с 6000 пси рабочего давления, чтобы обжимные или swaged гидравлических шлангов и фитингов по феррул.
Jiayuan предлагают типы конца соединения от разделенного фланга к фитингам шланга, типы формы имеют прямо, elvow, локоть 45 градусов, длинный размер etc; Раздельные концы фланга в соответствии с ISO 6162-1 и ISO 6162-2; Шланг фитинги, которые в соответствии с ISO 12151 серии гидравлических шлангов, которые в соответствии с SAE 100R.
Прямые фитинги шланга фланга
45 локоть фланг шланг фитинги
90 локоть фланг шланг фитинги
30 локоть фланг шланг фитинги
60 локоть фланг шланг фитинги
67.5 локоть фланг шланг фитинги
22,5 локоть фланг шланг фитинги
SAE FLANGE 3000 PSI Прямые шланги фитинги
Sn | PARt NO. | FLANГE NO. | HOSe BOПовторно | DЯМENSЯONS | |||
DN | DASh | A | D | L | |||
1 | 87311-0 8-08 | 1/2" | 13 | 08 | 46 | 30.2 | 6.73 |
2 | 87311-0 8-10 | 1/2" | 16 | 10 | 47 | 30.2 | 6.73 |
3 | 87311-1 2-08 | 3/4" | 13 | 08 | 47 | 38.1 | 6.73 |
4 | 87311-1 2-10 | 3/4" | 16 | 10 | 47 .5 | 38.1 | 6.73 |
5 | 87311-1 2-12 | 3/4" | 19 | 12 | 48 | 38.1 | 6.73 |
6 | 87311-1 2-16 | 3/4" | 25 | 16 | 49 | 38.1 | 6.73 |
7 | 87311-1 6-12 | 1" | 19 | 12 | 51 | 44.4 | 8 |
8 | 87311-1 6-16 | 1" | 25 | 16 | 52 | 44.4 | 8 |
9 | 87311-1 6-20 | 1" | 32 | 20 | 53 | 44.4 | 8 |
10 | 87311-2 0-12 | 1.1/4" | 19 | 12 | 56 | 50.8 | 8 |
11 | 87311-2 0-16 | 1.1/4" | 25 | 16 | 57 | 50.8 | 8 |
12 | 87311-2 0-20 | 1.1/4" | 32 | 20 | 58 | 50.8 | 8 |
13 | 87311-2 0-24 | 1.1/4" | 38 | 24 | 61 | 50.8 | 8 |
14 | 87311-2 4-20 | 1.1/2" | 32 | 20 | 68 | 60.3 | 8 |
15 | 87311-2 4-24 | 1.1/2" | 38 | 24 | 68 | 60.3 | 8 |
16 | 87311-3 2-24 | 2" | 38 | 24 | 70 | 71.4 | 9.53 |
17 | 87311-3 2-32 | 2" | 51 | 32 | 70 | 71.4 | 9.53 |
18 | 87311-4 0-32 | 2.1/2" | 51 | 32 | 73 | 84.1 | 9.53 |
19 | 87311-4 0-40 | 2.1/2" | 63 | 40 | 76 | 84.1 | 9.53 |
20 | 87311-4 0-48 | 2.1/2" | 76 | 48 | 78 .5 | 84.1 | 9.53 |
21 | 87311-4 8-48 | 3" | 76 | 48 | 78 .5 | 102 | 9.53 |
22 | 87311-5 6-56 | 3.1/2" | 90 | 56 | 87 .5 | 114 | 11.2 |
23 | 87311-6 4-64 | 4" | 10 2 | 64 | 95 .5 | 127 | 11.2 |
