1. Определение SAE Flange Adapter, SAE - Общество инженеров-автомобилестроителей в США, занимающееся разработкой стандартов для инженеров-профессионалов в области гидроэнергетики. это фланцевое соединение с гидравлическими фланцевыми трубой и трубой, переходниками, шланговым соединением с помощью фланцевых зажимов SAE и сборкой из 4 болтов. Это фланцевое отверстие к концу адаптера, также можно выбрать как конусный соединитель 24 градуса, трубный соединитель ORFS, конусообразный конусный соединитель 37 градуса , Конус 60 градусов.
2. Методы сборки гидравлических фланцевых адаптеров SAE, как показано на фланцевых зажимах SAE, нажмите на ссылку. Обычно это соединение от фланцевого порта SAE к концам адаптера, стандарты концов адаптера (соединения с металлическими трубами для гидравлического питания и общего использования), а именно:
● 24-градусные конические соединители (ISO 8434-1: 2007)
● Разъемы с углом наклона 37 ° (ISO 8434-2: 2007)
● Соединитель с плоским уплотнительным кольцом (ISO 8434-3: 2005)
● Конусные соединители 60 ° с или без уплотнительного кольца (ISO 8434-6: 2009)

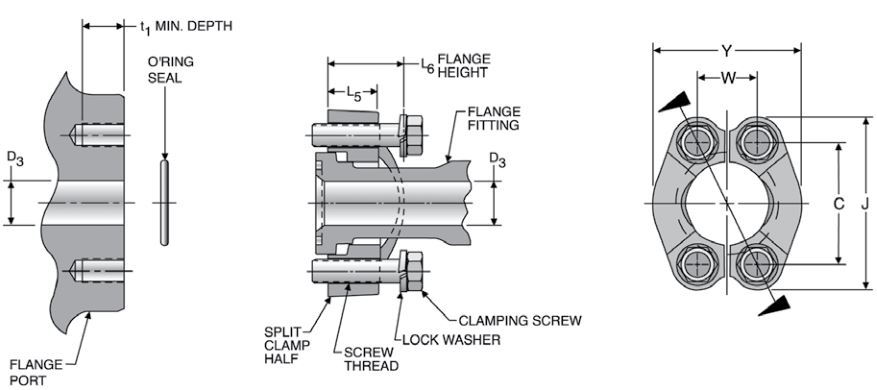

3. Размеры порта SAE для гидравлического фитинга с разрезным фланцем, как у фланцевых соединителей Code 61/62:
SAE код 61 Фланцевое соединение
Код SAE 62, фланцевое соединение
Деталь порта - ISO 6162
1) 1 МПа = 10 бар = 145 фунтов на квадратный дюйм.
2) Не для нового дизайна.
3) 90 дурометр нитрил является стандартным для гидравлических приложений.

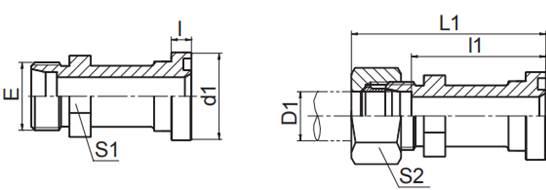

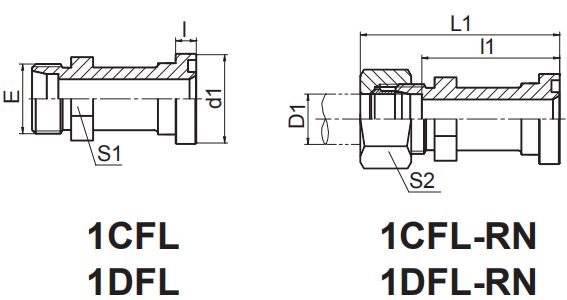

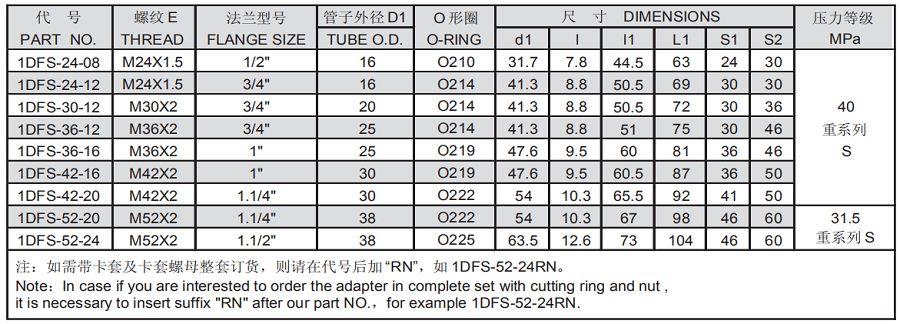

1. SAE Code 62 Фланцевый соединитель 1DFL-RN
2. Фланцевый соединитель Code 62 JIC 37 1JFS
