SAE 3000 фланцевые угловые переходники ORFS
Типы продуктов: Гидравлические фланцевые переходники SAE 1FFL9 Elbow
Отраслевые стандарты: ISO 6162, ISO 8434-3 SAE J1453
Соединение от E до F: 90 ° ELBOW ORFS MALE O-RING / L-SERIES FLANGE ISO 6162-1
Форма: локоть, прямо, блок и т. Д.
Номинальное рабочее давление: код SAE 61 составляет от 2,5 до 31,5 МПа; Код SAE 62 составляет 40 МПа.
Материал фитингов: латунь; Углеродистая сталь; Нержавеющая сталь
Применение: сельскохозяйственное оборудование, автомобильный процесс, перекачка химикатов, строительное оборудование, перекачка топлива, гидравлика, производственное оборудование, морское судно, погрузочно-разгрузочные работы, мобильное оборудование, нефтепромыслы, упаковка, транспортировка.

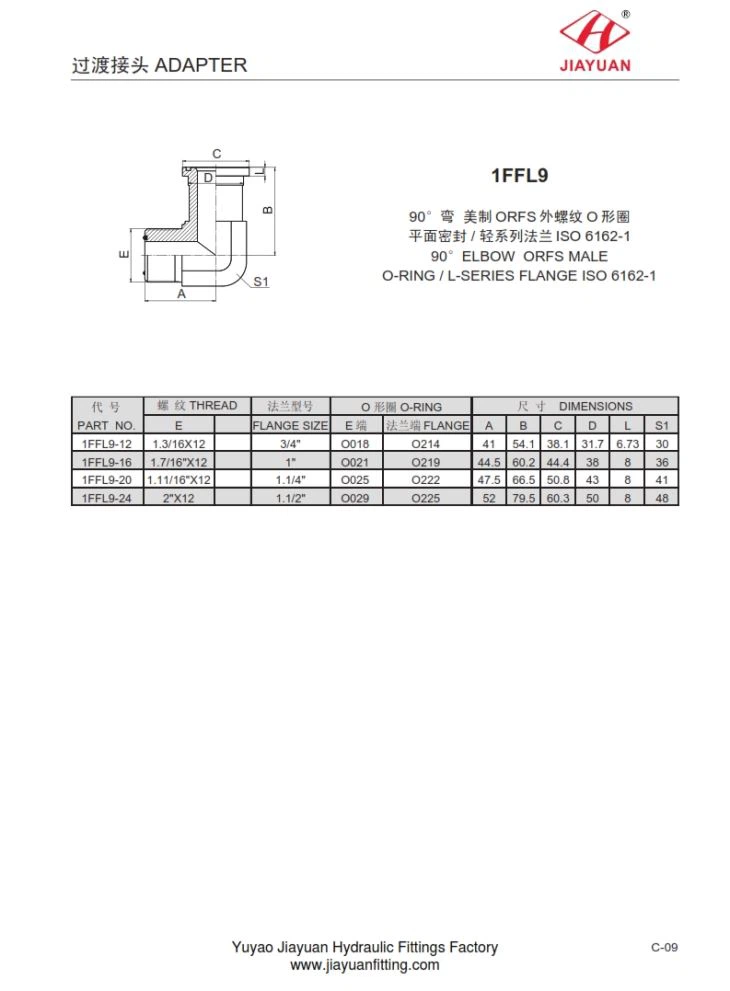

1FFL9 Колено ORFS наружное кольцо круглого сечения / гидравлический фланец серии L ISO 6162-1 Таблица размеров в следующем формате
ЧАСТЬ № | НИТЬ | O O-RING | РАЗМЕРЫ | ||||||||
Е | РАЗМЕР ФЛАНЦА | Е | ФЛАНЕЦ |
| В | С | D | L | S1 | ||
1FFL9-12 | 1.3 / 16x12 | 3/4" | O018 | O214 | 41 | 54,1 | 38,1 | 31,7 | 6,73 | 30 | |
1FFL9-16 | 1.7 / 16" Х12 | 1" | O021 | O219 | 44,5 | 60,2 | 44,4 | 38 | 8 | 36 | |
1FFL9-20 | 1.11 / 16" Х12 | 1.1 / 4" | O025 | O222 | 47,5 | 66,5 | 50,8 | 43 | 8 | 41 | |
1FFL9-24 | 2" X12 | 1.1 / 2" | O029 | O225 | 52 | 79,5 | 60,3 | 50 | 8 | 48 |
