Типы продуктов: Трубные фитинги метрического прикуса - соединитель трубка-шпилька
Отраслевые стандарты: DIN 2353, ISO 8434-1, DIN 3852-1, ISO 9974-1
Соединение типа E и F: конец конуса 24 ° к переборке, поворотный с уплотнительным кольцом, приварной / приварной, шпилька, редуктор
Форма: прямо и т. Д.
Рабочее давление: 16-63 МПа
Материал фитингов: латунь; Углеродистая сталь; Нержавеющая сталь
Применение: сельскохозяйственное оборудование, автомобильный процесс, перекачка химикатов, строительное оборудование, перекачка топлива, гидравлика, производственное оборудование, морское судно, погрузочно-разгрузочные работы, мобильное оборудование, нефтепромыслы, упаковка, транспортировка.

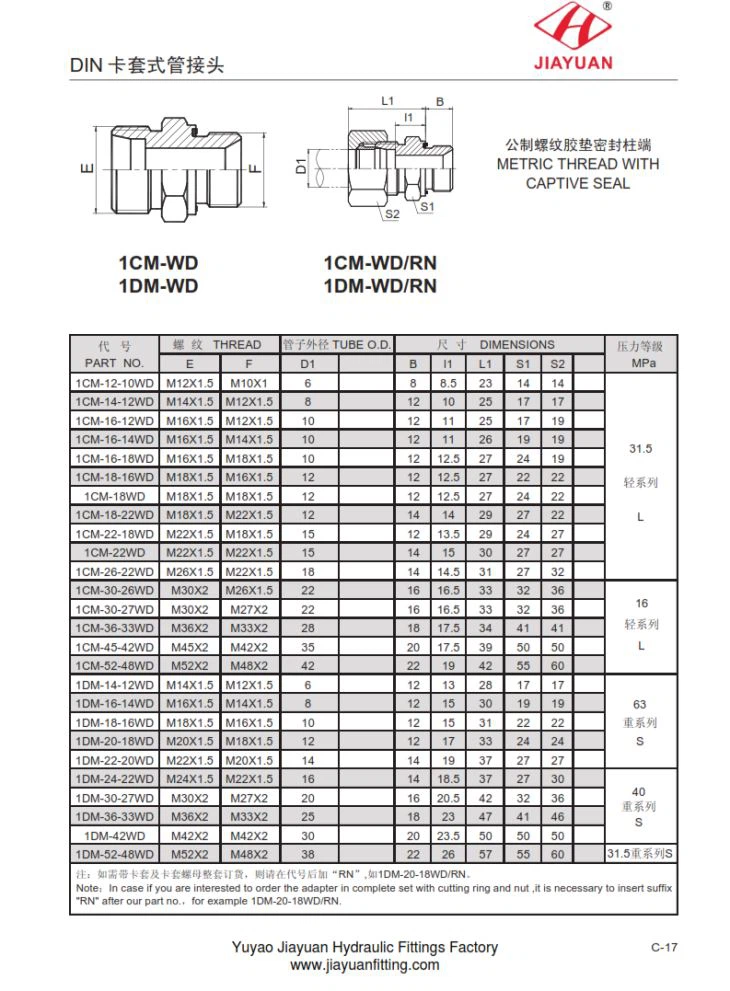

1CM Резьба 1DM-WD-RN с трубными фитингами с герметичным уплотнением DIN 2353 Таблица размеров Таблица размеров следующим образом
ЧАСТЬ № РЕЗЬБА ТРУБА ОД
E F D1
1CM-12-10WD M12X1,5 M10X1 6
1CM-14-12WD M14X1,5 M12X1,5 8
1CM-16-12WD M16X1,5 M12X1,5 10
1CM-16-14WD M16X1,5 M14X1,5 10
1CM-16-18WD M16X1,5 M18X1,5 10
1CM-18-16WD M18X1,5 M16X1,5 12
1CM-18WD M18X1,5 M18X1,5 12
1CM-18-22WD M18X1,5 M22X1,5 12
1CM-22-18WD M22X1,5 M18X1,5 15
1CM-22WD M22X1,5 M22X1,5 15
1CM-26-22WD M26X1,5 M22X1,5 18
1CM-30-26WD M30X2 M26X1,5 22
1CM-30-27WD M30X2 M27X2 22
1CM-36-33WD M36X2 M33X2 28
1CM-45-42WD M45X2 M42X2 35
1CM-52-48WD M52X2 M48X2 42
1DM-14-12WD M14X1,5 M12X1,5 6
1DM-16-14WD M16X1,5 M14X1,5 8
1DM-18-16WD M18X1,5 M16X1,5 10
1DM-20-18WD M20X1,5 M18X1,5 12
1DM-22-20WD M22X1,5 M20X1,5 14
1DM-24-22WD M24X1,5 M22X1,5 16
1DM-30-27WD M30X2 M27X2 20
1DM-36-33WD M36X2 M33X2 25
1DM-42WD M42X2 M42X2 30
1DM-52-48WD M52X2 M48X2 38
