Типы продуктов: 1FH4-OG фитинги с уплотнительным кольцом
Отраслевые стандарты: SAE J1453, ISO 8434-3, ISO6149-2
Соединение от E до F: 45 ° ELBOW ORFS MALE O-RING / METIRC MALE РЕГУЛИРУЕМЫЙ STUD END S-СЕРИЯ
Форма: локоть
Фитинги ORFS Рабочее давление: от 3215 фунтов на квадратный дюйм до 5800 фунтов на квадратный дюйм, от 216 до 400 бар.
Мы также можем предложить комплекты уплотнительных колец Orfs с плоской поверхностью и конструкцию уплотнительного кольца.
Разница между уплотнительным кольцом и уплотнительным кольцом
Материал фитингов: латунь; Углеродистая сталь; Нержавеющая сталь
Применение: сельскохозяйственное оборудование, автомобильный процесс, перекачка химикатов, строительное оборудование, перекачка топлива, гидравлика, производственное оборудование, морское судно, погрузочно-разгрузочные работы, мобильное оборудование, нефтепромыслы, упаковка, транспортировка.

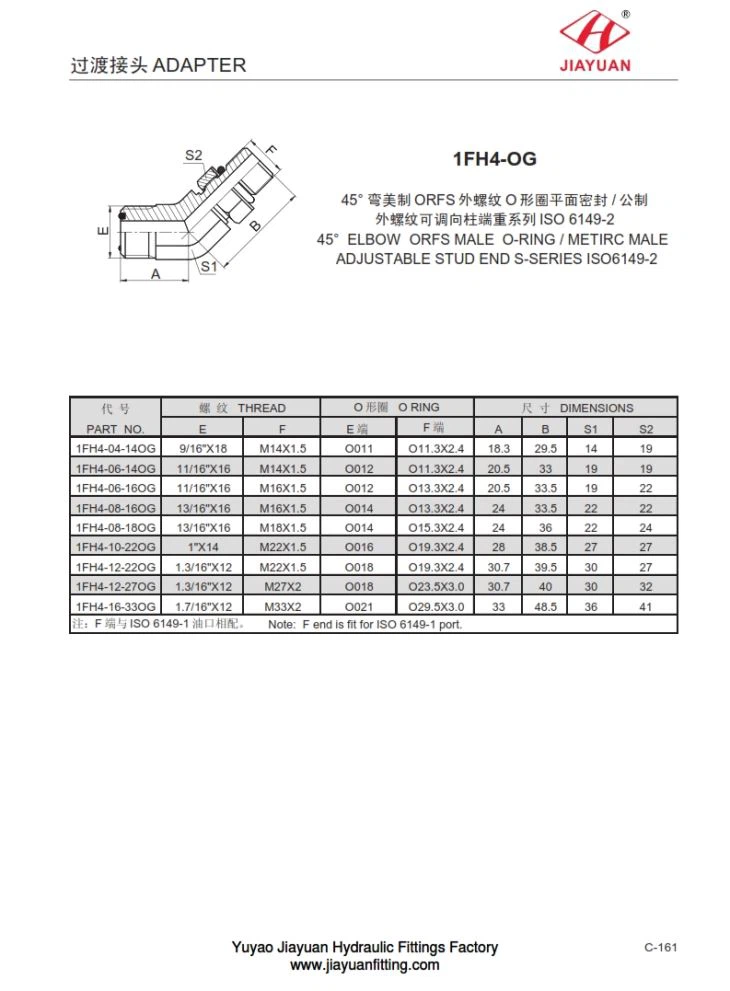

1FH4-OG Колено 45 ° ORFS наружное кольцо круглого сечения / метрическое наружное кольцо с регулируемой головкой, серия s Таблица размеров Размерная таблица выглядит следующим образом:
PA RT N O | T HR EA D | О О КОЛЬЦО | DIM E N S I O NS | |||||
Е | F | Е | F |
| В | S 1 | S 2 | |
1 F H4 - 04 - 14 O G | 9/16 " X 18 | M14 X 1,5 | O 011 | O 11,3 X 2,4 | 18,3 | 29,5 | 14 | 19 |
1 F H4 - 06 - 14 O G | 11/16 " X 16 | M14 X 1,5 | O 012 | O 11,3 X 2,4 | +20,5 | 33 | 19 | 19 |
1 F H4 - 06 - 16 O G | 11/16 " X 16 | M16 X 1,5 | O 012 | O 13,3 X 2,4 | +20,5 | 33,5 | 19 | 22 |
1 F H4 - 08 - 16 O G | 13/16 " X 16 | M16 X 1,5 | O 014 | O 13,3 X 2,4 | 24 | 33,5 | 22 | 22 |
1 F H4 - 08 - 18 O G | 13/16 " X 16 | М18 Х 1,5 | O 014 | O 15,3 X 2,4 | 24 | 36 | 22 | 24 |
1 F H4 - 10 - 22 O G | 1 " X 14 | М22 Х 1,5 | O 016 | O 19,3 X 2,4 | 28 | 38,5 | 27 | 27 |
1 F H4 - 12 - 22 O G | 1,3 / 16 " X 12 | М22 Х 1,5 | O 018 | O 19,3 X 2,4 | 30,7 | 39,5 | 30 | 27 |
1 F H4 - 12 - 27 O G | 1,3 / 16 " X 12 | M27 X 2 | O 018 | O 23,5 X 3,0 | 30,7 | 40 | 30 | 32 |
1 F H4 - 16 - 33 O G | 1,7 / 16 " X 12 | M33 X 2 | O 021 | O 29,5 X 3,0 | 33 | 48,5 | 36 | 41 |
F I S O 6149 - 1 Примечание: F end s s f i t f или I S O 6149 - 1 часть. | ||||||||
