Соединение с квадратными фланцевыми зажимами для гидравлической жидкости
Гидравлические фланцы с метрической квадратной головкой имеют размеры фланца на 4 болта в соответствии со стандартами ISO 6164. Это блочные фланцы квадратного сечения для гидравлических применений, которые служат уплотнением двигателя, насоса, домкрата и т. Д. В мобильном и промышленном трубопроводном оборудовании.
Размер квадратного фланцевого зажима ISO отличается от стандартной таблицы размеров SAE J518, четырехвинтовые цельные фланцевые соединения используются для высоких давлений 42 МПа. Размер от Ду 25 до 80.
Рабочее давление основано на черных материалах фланцевых зажимов, фланцевой головки, винта и порта. минимумы
Типы узлов соединения квадратного фланца следующие:
Сборка фланцевого соединения под приварку
Узел фланцевого соединения с портом
Компоненты систем квадратного фланцевого соединения ISO, включая:
Квадратные фланцевые зажимы
Квадратные фланцевые переходники (фланцевая головка с канавкой или без нее
Уплотнительное кольцо
Винт

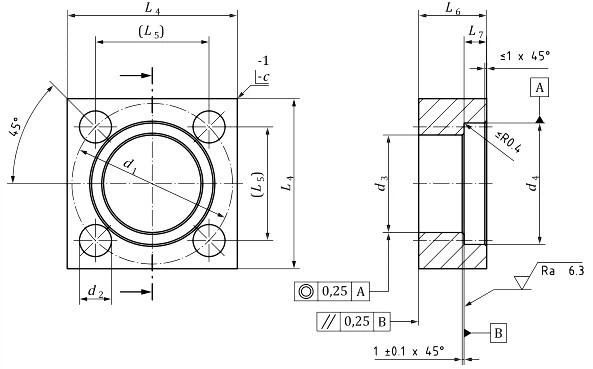

Размеры квадратных фланцевых зажимов
Часть No. | Доминирующий размер | d1 | d2 | d3 | d4 | L4 | L5 | L6 | L7 | c |
FCS-25 | 25 | 62 | 11 | 38.9 | 48.4 | 65 | 43.8 | 25 | 8.5 | 10 |
FCS-32 | 32 | 73 | 13 | 44.6 | 54.8 | 75 | 51.6 | 30 | 9.3 | 12 |
FCS-38 | 38 | 85 | 17 | 51.6 | 64.3 | 90 | 60.1 | 36 | 11.5 | 14 |
FCS-51 | 51 | 98 | 17 | 67.6 | 80.2 | 100 | 69.3 | 40 | 11.5 | 16 |
FCS-56 | 56 | 118 | 21 | 80.5 | 95 | 120 | 83.4 | 50 | 15.5 | 20 |
FCS-63 | 63 | 145 | 21 | 90.5 | 111 | 150 | 102.5 | 52 | 16.1 | 20 |
FCS-70 | 70 | 160 | 25 | 102.5 | 120 | 160 | 113.1 | 60 | 17.5 | 20 |
FCS-80 | 80 | 175 | 31 | 114.5 | 136 | 180 | 123.7 | 70 | 21 | 24 |
Максимальное рабочее давление квадратного фланцаСборка
Размеры порта для порта с квадратным фланцем
Доминирующий размер | d1 | d5 | L3 | L5 | L8 | L12 | r | t1 | замечание |
25 | 62 | 11 | 15.5 | 43.8 | 68 | 65.3 | 10 | M10x1.5 | |
32 | 73 | 13 | 20.5 | 51.6 | 80 | 75.3 | 12 | M12x1.75 | |
38 | 85 | 17 | 24.5 | 60.1 | 95 | 90.3 | 14 | M16x2 | |
51 | 98 | 17 | 24.5 | 69.3 | 105 | 100.3 | 16 | M16x2 | |
56 | 118 | 21 | 31 | 83.4 | 125 | 120.3 | 20 | M20x2.5 | |
63 | 145 | 21 | 39 | 102.5 | 155 | 150.5 | 20 | M24x3 | |
70 | 160 | 25 | 41 | 113.1 | 165 | 160.5 | 20 | M24x3 |
Эти размеры приведены только для справки.
Резьба по ISO 724, крупный шаг ISO 261.
Длина резьбы и винта рассчитаны для различных сталей,
Размеры квадратной фланцевой головки
Часть No. | Доминирующий размер | d6 макс | d7 макс | d8 макс | d9 | d10 | L9 | L10 | L11 | L13 |
ФКШ-25 | 25 | 38 | 23 | 25 | 39.2 | 47.6 | 27 | 9.5 | 2.75 | 5.4 |
ФКШ-32 | 32 | 44 | 29 | 30 | 43.9 | 54 | 32 | 10.3 | 2.75 | 5.4 |
ФКШ-38 | 38 | 51 | 35 | 37 | 53.2 | 63.5 | 38 | 12.6 | 2.75 | 5.4 |
FCSH-51 | 51 | 67 | 45 | 47 | 65.8 | 79.4 | 42 | 12.6 | 4.25 | 7.7 |
ФКШ-56 | 56 | 80 | 54 | 56 | 78.3 | 94.2 | 52 | 16.5 | 4.25 | 7.7 |
FCSH-63 | 63 | 90 | 59 | 60 | 84.5 | 110 | 56 | 18 | 4.25 | 7.7 |
ФКШ-70 | 70 | 102 | 66 | 68 | 93.8 | 119 | 65 | 20 | 4.25 | 7.7 |
ФКШ-80 | 80 | 114 | 74 | 76 | 97 | 135 | 75 | 23.5 | 4.25 | 7.7 |
Заметка:
Для порта выбран другой материал, чтобы поддерживать разное рабочее давление.
