1. Определение метрических масляных пробок (версия ISO 6149-4: 2017) и колпачков обычно используются в гидравлической системе высокого давления, пробка - это метрическая шпилька с наружной резьбой для соединения клапанов, блока коллектора, отверстия для слива масла и т. Д., Есть два уплотнения с помощью O кольцо и ED кольцо. Заглушки DIN состоят из гайки, заглушки DKO для заглушения концов труб.
2. Методы сборки метрических масляных пробок в соответствии с типами: конец шпильки с наружной шестигранной головкой и внутренняя шестигранная заглушка для уплотнения с плоским торцом ISO 9974 и порта уплотнения уплотнительного кольца ISO 6149, все метрические резьбы соответствуют стандарту ISO 261. Потому что легко остановить или оборвать маслопровод с помощью одного концевого соединителя.
DIN-колпачок для разъема (24 градус Конус к трубке И DKO Поворот к переходнику)
Метрическая заглушка DIN к масляному порту коллектора, клапанов, распределителя и т. Д.
|
|

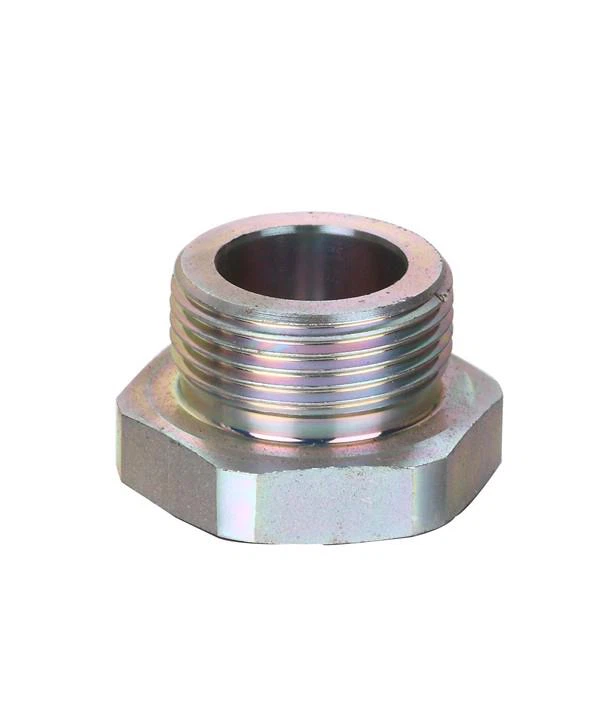

1. DIN метрическая заглушка, внешнее шестигранное 4C / D
Конус 24 град
ЧАСТЬ № | НИТЬ | ТРУБКА ОД | РАЗМЕРЫ | МПа | |||
Е | D1 | l1 | L1 | S1 | S2 | ||
4C-12 | M12x1.5 | 6 | 7 | 22 | 12 | 14 | 31.5L |
4C-14 | M14x1.5 | 8 | 8 | 23 | 14 | 17 | |
4C-16 | M16x1.5 | 10 | 9 | 24 | 17 | 19 | |
4C-18 | M18x1.5 | 12 | 10 | 25 | 19 | 22 | |
4C-22 | M22x1.5 | 15 | 11 | 26 | 24 | 27 | |
4C-26 | M26X1.5 | 18 | 11,5 | 28 | 27 | 32 | |
4C-30 | M30x2 | 22 | 13,5 | 30 | 32 | 36 | 16L |
4C-30D | M30x1.5 | 22 | 13,5 | 30 | 32 | 36 | |
4C-36 | M36x2 | 28 | 14,5 | 31 | 41 | 41 | |
4C-36D | M36x1.5 | 28 | 14,5 | 31 | 41 | 41 | |
4C-45 | M45X2 | 35 | 14,5 | 36 | 46 | 50 | |
4C-45D | M45X1.5 | 35 | 14,5 | 36 | 46 | 50 | |
4C-52 | M52X2 | 42 | 16 | 39 | 55 | 60 | |
4D-14 | M14X1.5 | 6 | 11 | 26 | 14 | 17 | 63S |
4D-16 | M16x1.5 | 8 | 13 | 28 | 17 | 19 | |
4D-18 | M18x1.5 | 10 | 12,5 | 29 | 19 | 22 | |
4D-20 | M20x1.5 | 12 | 14,5 | 31 | 22 | 24 | |
4D-22 | M22x1.5 | 14 | 16 | 34 | 24 | 27 | |
4D-24 | M24x1.5 | 16 | 15,5 | 34 | 27 | 30 | 40S |
4D-30 | M30x2 | 20 | 17,5 | 39 | 32 | 36 | |
4D-36 | M36x2 | 25 | 20 | 44 | 38 | 46 | |
4D-42 | M42x2 | 30 | +20,5 | 47 | 46 | 50 | |
4D-52 | M52X2 | 38 | 23 | 54 | 55 | 60 | 31.5S |
Примечание В случае, если вы заинтересованы заказать адаптер в комплекте с режущим кольцом и гайкой, необходимо вставить суффикс "RN" после нашей детали №. например 4C-30RN. | |||||||
2. Метрическая заглушка DIN 9C / D
DKO Swivel
ЧАСТЬ № | THREA | ТРУБКА ОД | РАЗМЕРЫ | МПа | ||
F | D | L | L1 | S2 | ||
9C-12 | M12x1.5 | 6 | 15,5 | 17,5 | 14 | 31.5L |
9C-14 | M14X1.5 | 8 | 15,5 | 18 | 17 | |
9C-16 | M16x1.5 | 10 | 16,5 | 18 | 19 | |
9C-18 | M18x1.5 | 12 | 18 | +19,5 | 22 | |
9C-22 | M22x1.5 | 15 | +19,5 | 20 | 27 | |
9C-26 | M26X1.5 | 18 | 20 | 22 | 32 | |
9C-30 | M30x2 | 22 | +21,5 | 22,5 | 36 | 16L |
9C-36 | M36X2 | 28 | 22,5 | +24,5 | 41 | |
9С-45 | M45X2 | 35 | 25 | 29 | 55 | |
9C-52 | M52X2 | 42 | 27 | +31,5 | 60 | |
9D-14 | M14X1.5 | 6 | 16 | 18 | 17 | 63S |
9D-16 | M16x1.5 | 8 | 16,5 | 18,5 | 19 | |
9D-18 | M18x1.5 | 10 | 18 | 20 | 22 | |
9D-20 | M20x1.5 | 12 | 18,5 | +20,5 | 24 | |
9D-22 | M22x1.5 | 14 | 19 | +21,5 | 27 | |
9D-24 | M24x1.5 | 16 | 18,5 | +21,5 | 30 | 40S |
9D-30 | M30x2 | 20 | 22,5 | 25 | 36 | |
9D-36 | M36X2 | 25 | +23,5 | 28,5 | 46 | |
9D-42 | M42X2 | 30 | +25,5 | 32 | 50 | |
9D-52 | M52X2 | 38 | +26,5 | 36 | 60 | 31.5S |
3. DIN Метрический Штекер Внешний Шестигранник PLEG
4H Для масляного порта ISO 6149 Уплотнительное кольцо
4. Внутренний шестигранный порт ISO PLIH
VSTI M-OR для уплотнительного кольца для масляного порта ISO 6149
5. Метрическая заглушка с полым шестигранным VSTI M / R ED
EDM-уплотнение с внутренней резьбой 4MN-WD (для порта ISO 9974)
EDB-уплотнение с внутренней резьбой BSPP 4BN-WD (для порта ISO 1179)
